تفاصيل المنتج:
|
| اسم المنتج: | مربع توزيع دافق | مادة الصندوق: | 0.8 & 1.0mm مسحوق الصلب المطلي |
|---|---|---|---|
| غطاء مادة الإطار: | الكمبيوتر | مواد الباب: | الكمبيوتر |
| الفولطية: | 400 فولت +/- 20٪ | التصنيف الحالي: | 55A / 63A |
| مستوى الحماية: | IP40 | نوع التركيب: | دافق |
| تسليط الضوء: | 55A Flush Mount Distribution Box,MCB Flush Mount Distribution Box,MCB 7 way junction box |
||

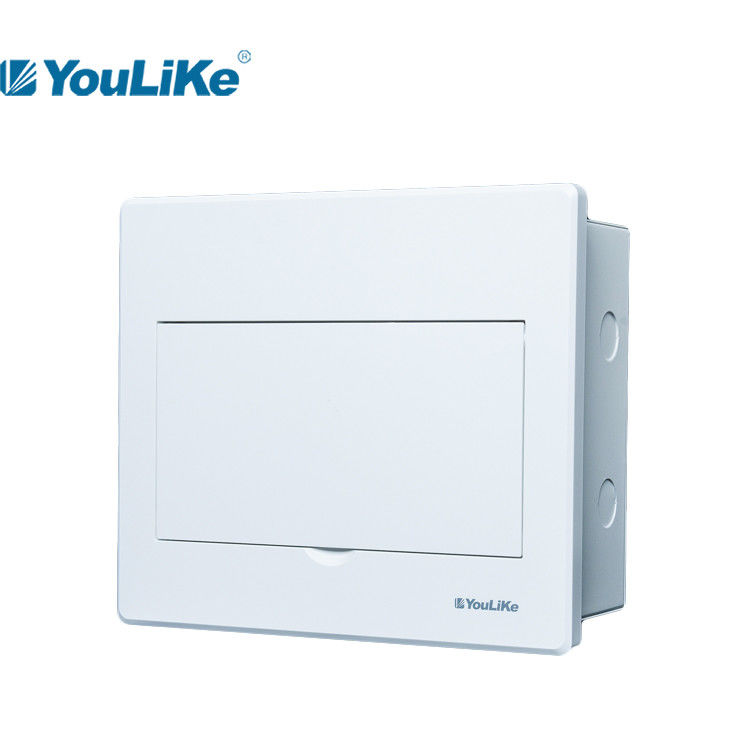

21way Flush Mounted MCB Distribution Box صندوق بلاستيك ضميمة 7 طريق MCB Box
ميزة المنتج
1. مادة الصندوق: مسحوق الصلب المطلي
2. مادة إطار الغطاء: PC
3. مادة الباب: PC (باب شفاف وباب أبيض)
4. جميع الأجزاء البلاستيكية: بدون مثبطات اللهب المحددة
5. يمكن تخصيص Pastic لمثبط اللهب (الدرجة V1 ~ V0 تعتمد على المواد المختارة).

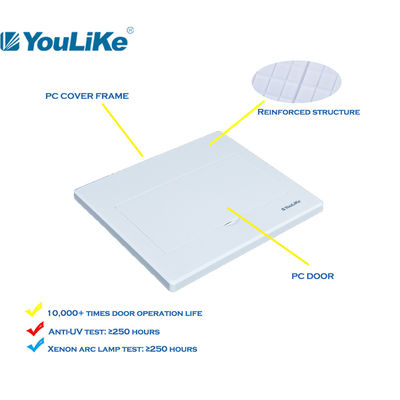

نتيجة اختبار الأجزاء البلاستيكية
1. اختبار الأسلاك المتوهجة عند 650 درجة مئوية.
2. اختبار مضاد للأشعة فوق البنفسجية (للكشف عن أداء البلاستيك المقاوم للشيخوخة) ≥ 250 ساعة.
3. اختبار مصباح قوس زينون ≥250 ساعة.
4. اختبار تشغيل المفصلة ≥ 10000 مرة بدون انقطاع.
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
مواصفات سلسلة M5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| M5-A 107 | 7way | 224 * 240 * 15.5 (27.5) | 202 * 210 * 90 * 1.0 | 6.4 * 12 | 5 | 6 | 6 |
| M5-A 110 | 10 طريق | 278 * 240 * 15.5 (27.5) | 256 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 7 |
| M5-A 112 | 12 طريق | 316 * 240 * 15.5 (27.5) | 292 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 8 |
| M5-A 115 | 15 طريق | 370 * 260 * 15.5 (27.5) | 346 * 210 * 90 * 1.0 | 6.4 * 12 | 9 | 10 | 9 |
| M5-A 118 | 18 طريق | 424 * 260 * 15.5 (27.5) | 400 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 10 |
| M5-A 121 | 21 طريق | 478 * 260 * 15.5 (27.5) | 454 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 12 |
| M5-A 224 | 24 طريق | 335 * 460 * 19 (31) | 305 * 420 * 100 * 1.2 | 8 * 12 | 12 | 13 | 9 |
| M5-A 230 | 30 طريق | 375 * 480 * 18 (30) | 345 * 450 * 100 * 1.2 | 8 * 12 | 2 * 9 | 2 * 10 | 10 |
| M5-A 345 | 45 طريق | 375 * 650 * 18 (30) | 345 * 620 * 100 * 1.2 | 8 * 12 | 2 * 12 | 2 * 13 | 10 |

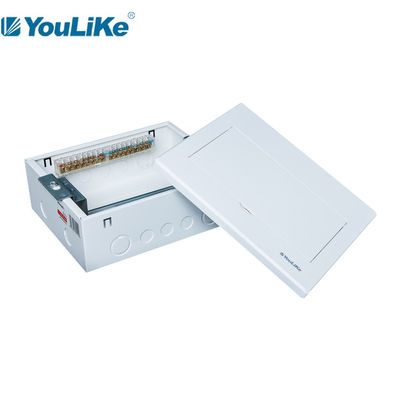

مظاهرة تفاصيل المنتج
تطبيق
تستخدم سلسلة M5 لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.
1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 6٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. تم تجهيز مشابك الأسلاك البلاستيكية أسفل سكة الدين.
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| M5-A 107 | 580 * 245 * 515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580 * 300 * 515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580 * 340 * 515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580 * 280 * 400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580 * 280 * 455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580 * 280 * 505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505 * 165 * 390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525 * 160 * 425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695 * 160 * 425 | 0.0473 | 1 | 4.05 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
