تفاصيل المنتج:
|
| اسم المنتج: | لوحة توزيع كهربائية مثبتة على السطح | شريط النحاس: | سلامة |
|---|---|---|---|
| مادة الصندوق: | 1.0mm مسحوق الفولاذ المطلي | مفصلات: | براءة اختراع تصميم خاص |
| البعد النهائي: | 6 × 10 ملم / 6.4 × 12 ملم | طريقة البعد: | 18 ملم |
| غطاء مادة الإطار: | عضلات المعدة | مواد الباب: | ABS / الكمبيوتر |
| تسليط الضوء: | 1.0 مللي متر مربع توزيع MCB الصلب,صندوق توزيع MCB الصلب,صندوق قاطع الدائرة المصغر MCB |
||

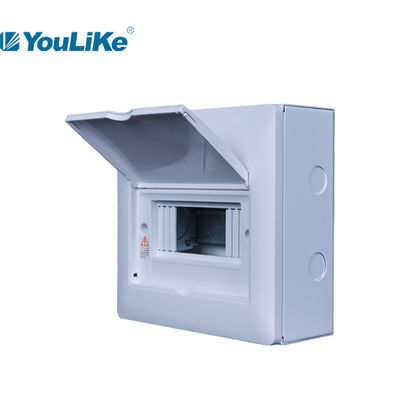

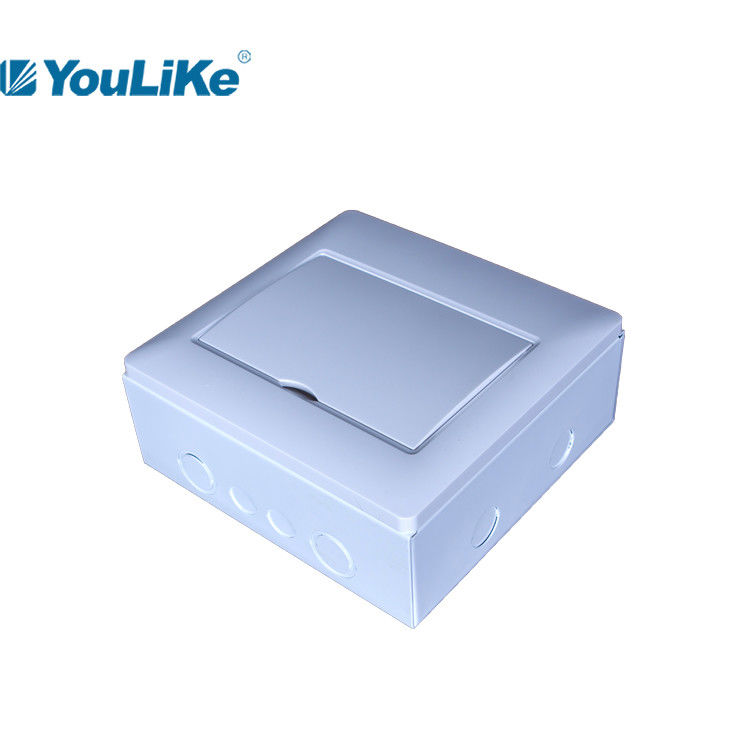

Intdoor مسحوق الطلاء الصلب الطاقة الكهربائية المثبتة على السطح صندوق ضميمة لوحة التوزيع المعدنية
ميزة المنتج
1. حدد الشريط النحاسي الذي يحتوي على 57.5٪ من المحتوى ، والذي لا يمكنه كسر السلك وانزلاقه بشكل مستمر ، والتوصيل سلس ، أضف بطاقات خط لتوحيد الأسلاك بشكل أفضل.
2. برغي التأريض مصنوع من الفولاذ المقاوم للصدأ ، وهو آمن وموثوق.
3. جميع الألواح مصنوعة من مواد جديدة تمامًا ودائمة وجميلة.
4. هيكل المفصلة الجديد يجعل المستخدمين أكثر أمانًا.
5. فم الصندوق يستخدم تصميم الانحناء المزدوج لتسهيل التنظيف وحماية سلامة الأجهزة.
تطبيق
تستخدم سلسلة BE لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.

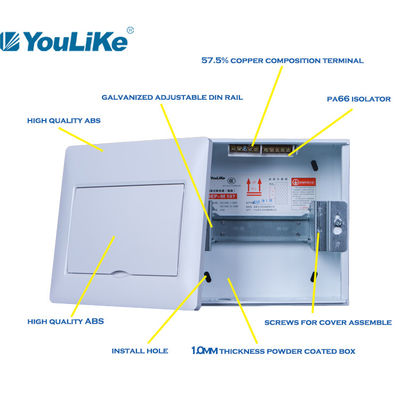

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. صفيحة زنبركية معدنية لتوفير عمر خدمة إضافي للمفصلات البلاستيكية.
مواصفات سلسلة BE ، السطح
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| 104 | 4 طريقة | 168 × 164 × 16.5 (22.0) | 168 × 164 × 80 × 1.0 | 6 * 10 | 4 | 5 | 2 |
| أفضل الممارسات البيئية- M 107 | 7way | 222 × 214 × 18.5 (24.0) | 221 × 213 × 80 × 1.0 | 6 * 10 | 7 | 6 | |
| أفضل الممارسات البيئية- M 110 | 10 طريق | 276 × 214 × 18.5 (24.0) | 275 × 213 × 80 × 1.0 | 6 * 10 | 8 | 7 | 7 |
| BEP-M 112 | 12 طريق | 312 × 214 × 18.5 (24.0) | 311 × 213 × 80 × 1.0 | 6 * 10 | 8 | 9 | 8 |
| 114 | 14 الطريق | 348 × 214 × 18.5 (24.0) | 347 × 213 × 80 × 1.0 | 6 * 10 | 11 | 10 | 9 |
| أفضل الممارسات البيئية- M 116 | 16 طريق | 384 × 214 × 18.5 (24.0) | 383 × 213 × 80 × 1.0 | 6 * 10 | 11 | 10 | 9 |
| أفضل الممارسات البيئية- M 118 | 18 طريق | 420 × 214 × 18.5 (24.0) | 419 × 213 × 80 × 1.0 | 6 * 10 | 13 | 12 | 10 |
| BEP-M 120 | 20 طريق | 456 × 214 × 18.5 (24.0) | 455 × 213 × 80 × 1.0 | 6 * 10 | 13 | 12 | 12 |
| BEP-M 228 | 28 طريق | 351 × 381 × 19 (26.5) | 350 × 380 × 95 × 1.2 | 6.4 * 12 | 16 | 15 | 9 |
| BEP-M 240 | 40 طريق | 459 × 381 × 19 (26.5) | 458 × 380 × 95 × 1.2 | 6.4 * 12 | 18 | 17 | 12 |
مظاهرة نظرة عامة على الشركة
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| 104 | 525 * 215 * 355 | 0.0401 | 10 | 9.58 | |
| أفضل الممارسات البيئية- M 107 | 525 * 290 * 455 | 0.0693 | 10 | 14.66 | |
| أفضل الممارسات البيئية- M 110 | 525 * 345 * 455 | 0.0825 | 10 | 17.10 | |
| BEP-M 112 | 525 * 235 * 405 | 0.0450 | 5 | 9.25 | |
| 114 | 525 * 235 * 440 | 0.0543 | 5 | 10.20 | |
| أفضل الممارسات البيئية- M 116 | 525 * 235 * 495 | 0.0611 | 5 | 11.65 | |
| أفضل الممارسات البيئية- M 118 | 545 * 240 * 280 | 0.0367 | 2 | 6.70 | |
| BEP-M 120 | 460 * 135 * 385 | 0.0239 | 1 | 3.60 | |
| BEP-M 228 | 455 * 160 * 425 | 0.0310 | 1 | 4.05 | |
| BEP-M 240 | 510 * 160 * 460 | 0.0376 | 1 | 4.75 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
