تفاصيل المنتج:
|
| اسم المنتج: | صندوق عداد كهربائي | المعالجة السطحية: | مسحوق الطلاء |
|---|---|---|---|
| مادة الصندوق: | 1.2mm ورقة مسحوق المغلفة | اللون: | RAL7035 |
| مستوى الحماية: | IP30 | نوع التركيب: | جدار جبل |
| تأريض الترباس: | م 6 × 14 | مقاس: | حسب الطلب |
| تسليط الضوء: | ضميمة لوحة توزيع CCC,ضميمة لوحة توزيع IP30,صندوق عداد كهرباء IP30 |
||

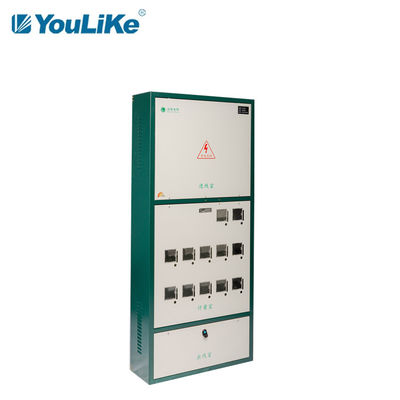

IP30 الأخضر مجلس الوزراء الخدمات الكهربائية متر مربع توزيع مجلس الوزراء مربع عداد الكهرباء

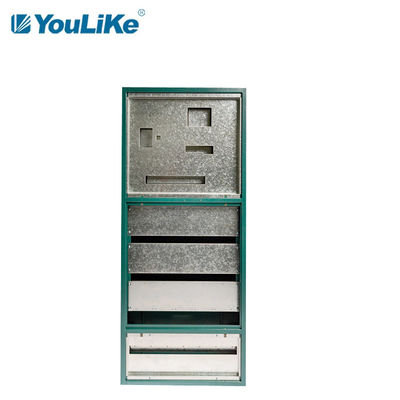

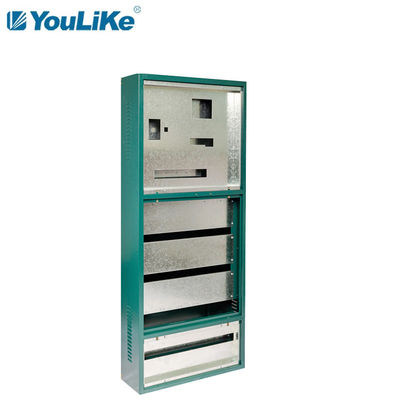

تكوين جسم الصندوق
1. نافذة تبديد الحرارة: توجد نوافذ لتبديد الحرارة في الجزء الأوسط والجزء العلوي من كلا جانبي الخزانة.
2. برغي التأريض: يتم توفير لولب التأريض M6 × 14 على الجانب الأيسر من موضع اللوحة المقابل للخزانة.
3. لوحة المكونات: غرفة المدخل عبارة عن لوحة تركيب ، وغرفة القياس وغرفة المخرج عبارة عن قضبان تركيب تستخدم لتركيب المكونات الكهربائية.

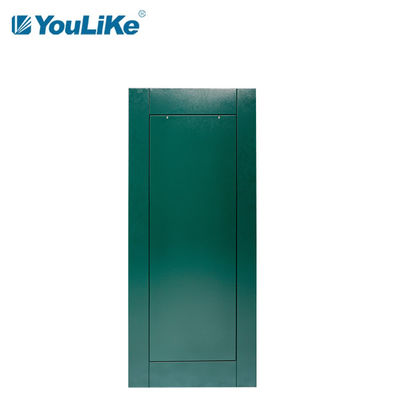

تكوين الباب
1. الخزانة: تحتوي الغرفة الواردة والغرفة الخارجة على انحناءات مفردة حول اللوحة ، وتحتوي غرفة القياس على انحناءات مزدوجة على جانبي اللوحة.توجد مسامير ملولبة على الأطراف اليسرى واليمنى من الجزء السفلي من اللوحة ، ويتم استخدام أعمدة M5 للبراغي.
2. الأقفال: يتم استخدام مسامير ملولبة محكمة الغلق في غرفة الدخول ، ويستخدم قفل القياس MS505-1 في غرفة القياس أو قفل رمز خاص لخزانة العداد ، ويتم استخدام القفل الدائري MS407 في غرفة الخروج.
3. برغي التأريض: يتم توفير برغي التأريض M6 * 14 في أسفل يسار الصندوق.

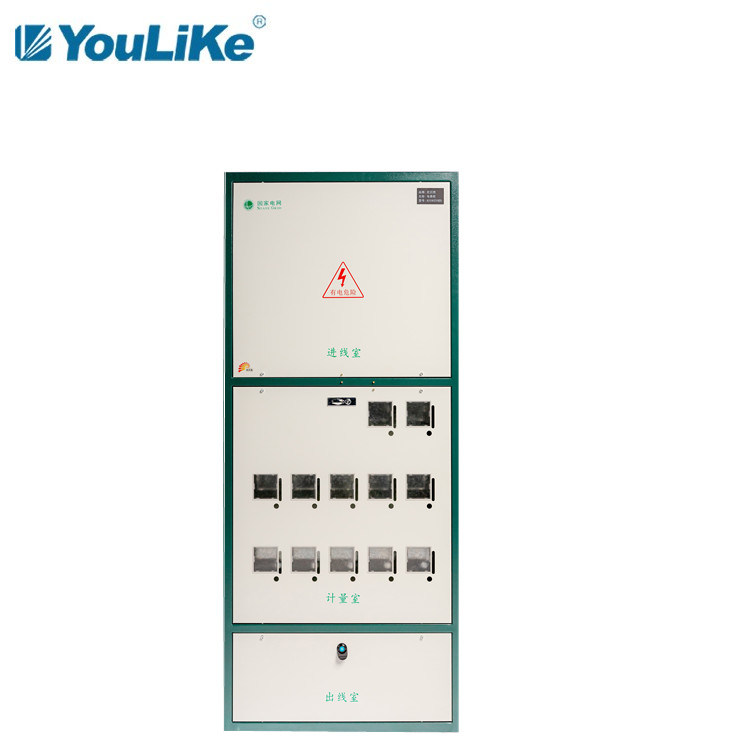

هيكل صندوق العدادات الكهربائية
1. ينقسم الهيكل العلوي والسفلي إلى غرفة مدخل وغرفة قياس وغرفة مخرج.
2. الفتحات القابلة للنزع على الجانبين الأيسر والأيمن من اللوحة العلوية ، ولا توجد ثقوب في الجزء الخلفي من الخزانة.
3. لوحة المكونات المضمنة.
4. مجهزة بلوحة التقسيم الداخلية.
5. مع ربط النشاط.
6. لوحة معززة نشطة.
7. لا يوجد غطاء سفلي.
مواصفات BG10-BG سلسلة صندوق توزيع الجدار إلى الجدار
| سر | نموذج | الأبعاد (مم) | سمك اللوح (مم) | حجم لوحة المكونات (مم) | قفل | |||
| عرض | ارتفاع | عمق | صندوق / باب / لوح تركيب | العرض -70 | الارتفاع - 220 | جهاز كمبيوتر شخصى | ||
| # 1 | BG10-BG6513025 | 650 | 1300 | 250 | 1.5 / 1.5 / 1.2 / 1.5 |
580 | 480 | 1 |
| # 2 | BG10-BG6515025 | 650 | 1500 | 580 | 480 | |||
| # 3 | BG10-BG7516025 | 750 | 1600 | 680 | 540 | |||
| # 4 | BG10-BG7518025 | 750 | 1800 | 680 | 540 | |||
| # 5 | BG10-BG8518025 | 850 | 1800 | 780 | 540 | |||
مظاهرة نظرة عامة على الشركة
ملاحظات التثبيت
1. جميع شرائط التثبيت مزدوجة الانحناء.
2. ما ورد أعلاه هو حجم عداد البطاقة أحادي الطور (النمط الوطني).
3. بالنسبة لـ 10 أمتار وما فوق ، إذا كانت غرفة المخرج عبارة عن مفتاح تسرب ، فسيتم زيادة الارتفاع بمقدار 200 مم.
4. شريط التثبيت لغرفة القياس للمقياس أحادي الطور يبلغ ارتفاعه 175 مم ، وشريط التثبيت لغرفة القياس للمقياس ثلاثي الأطوار يبلغ ارتفاعه 280 مم.
