تفاصيل المنتج:
|
| اسم المنتج: | 7 طريقة صندوق توزيع داخلي مثبت على الحائط | نوع النافذة: | غير معتم |
|---|---|---|---|
| مواد: | مسحوق الفولاذ المطلي للجسم ، والكمبيوتر الشخصي للتغطية | علاج السطح: | مسحوق الطلاء |
| العملة المصنفة: | 63 أ / 80 أ | طلب: | داخلي ، سكني ، تجاري |
| طريقة البعد: | 18 ملم | مستوى الحماية: | IP40 |

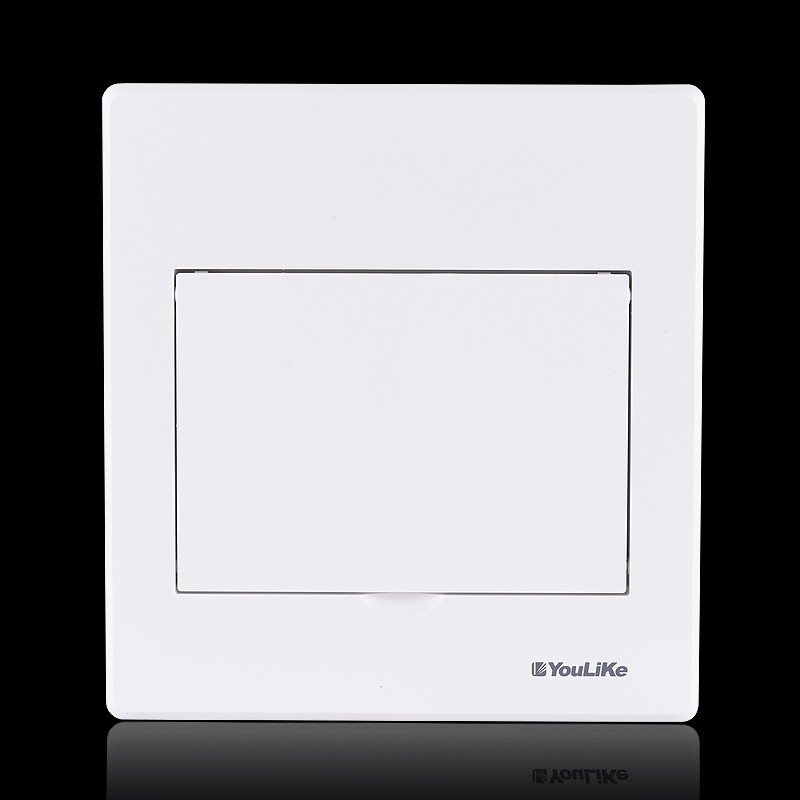

7 طريقة البلاستيك DB مربع PC غطاء فلوش شنت لوحة التوزيع الكهربائية مربع
الميزة الأساسية

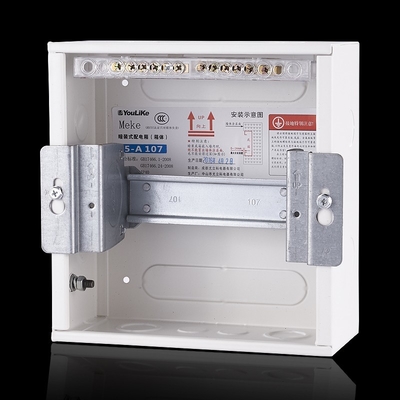

1. الصندوق الأساسي: مسحوق الصلب المطلي ، والغطاء والباب ليكون PC البلاستيك.
1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 60٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. تم تجهيز مشابك الأسلاك البلاستيكية أسفل سكة الدين.
تستخدم سلسلة M5 لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.
انتباهصالمراهم
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبه في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يحظر سد الفتحة الملولبة على اللوح الأيمن بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
| نموذج | M5-A 107 |
| وحدة | 7way |
| مادة الجسم | مسحوق الصلب المطلي |
| حجم الصندوق الأساسي | 202 * 210 * 90 * 1.0مم |
| حجم الغطاء | 224 * 240 * 15.5 ملم |
| مُكَمِّلات | الترباس ، السكك الحديدية din ، المحطة الطرفية |
| اللون | أبيض |
| شهادة | CE ، CCC |
| قاطع الدائرة الكهربائية | الصلب المجلفن |
| دور | تثبيت لوحة الدوائر |
| موك | يمكن قبول طلب صغير |
| التعبئة | 10 قطعة / الشركة التونسية للملاحة |
| القدرة على التصميم | يمكن نقشها بشعار العميل وخدمة OEM & ODM. |
مواصفات سلسلة M5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| M5-A 107 | 7way | 224 * 240 * 15.5 (27.5) | 202 * 210 * 90 * 1.0 | 6.4 * 12 | 5 | 6 | 6 |
| M5-A 110 | 10 طريق | 278 * 240 * 15.5 (27.5) | 256 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 7 |
| M5-A 112 | 12 طريق | 316 * 240 * 15.5 (27.5) | 292 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 8 |
| M5-A 115 | 15 طريق | 370 * 260 * 15.5 (27.5) | 346 * 210 * 90 * 1.0 | 6.4 * 12 | 9 | 10 | 9 |
| M5-A 118 | 18 طريق | 424 * 260 * 15.5 (27.5) | 400 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 10 |
| M5-A 121 | 21 طريق | 478 * 260 * 15.5 (27.5) | 454 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 12 |
| M5-A 224 | 24 طريق | 335 * 460 * 19 (31) | 305 * 420 * 100 * 1.2 | 8 * 12 | 12 | 13 | 9 |
| M5-A 230 | 30 طريق | 375 * 480 * 18 (30) | 345 * 450 * 100 * 1.2 | 8 * 12 | 2 * 9 | 2 * 10 | 10 |
| M5-A 345 | 45 طريق | 375 * 650 * 18 (30) | 345 * 620 * 100 * 1.2 | 8 * 12 | 2 * 12 | 2 * 13 | 10 |
مظاهرة تفاصيل المنتج
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| M5-A 107 | 580 * 245 * 515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580 * 300 * 515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580 * 340 * 515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580 * 280 * 400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580 * 280 * 455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580 * 280 * 505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505 * 165 * 390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525 * 160 * 425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695 * 160 * 425 | 0.0473 | 1 | 4.05 | |
معلومات عنا
YouLike هي شركة مصنعة من ذوي الخبرة والموثوقية للكهرباء منخفضة الجهد ، وتنتج صندوق التوزيع ، وصندوق التبديل ، ووحدات MCB الاستهلاكية مع خدمات OEM و ODM بشكل احترافي ، ولدينا فريق تقني محترف لتزويد العملاء بالإنتاج والخدمات المخصصة. تم اعتماد معيار ISO9001 أيضًا بواسطة اختبار CE ، CCC.
السعة الإنتاجية:
1. مركز إنتاج بمساحة 30000 متر مربع ، بما في ذلك خط المعالجة المعدنية ، وخط الطلاء بالمسحوق ، وحقن البلاستيك ، وخط التجميع ، ومركز التخصيص ، وما إلى ذلك.
2. 4،000،000 قطعة الإنتاج السنوي.
3. خط معالجة الصندوق الأوتوماتيكي ، لضمان استقرار الجودة وفعالية الإنتاج.
خدمة السوق:
خدمة لمدة عام لأكثر من 1800 منشئ اللوحات و 2000 شركة عقارية.
2. أكثر من 500 فريق دعم من ذوي المهارات الكاملة ، 22 فرعا وطنيا.
3. وقت التسليم مستقر طوال العام 15days.
القدرة على البحث والتطوير:
1. أكثر من 65 براءة اختراع وطنية ، لضمان أن كل منتج أصلي 100٪.
2. تحديث المنتج وإصدار منتج جديد في كل سنة أو سنتين.
