تفاصيل المنتج:
|
| اسم المنتج: | مربع توزيع دافق | مادة الصندوق: | 0.8 & 1.0mm مسحوق الصلب المطلي |
|---|---|---|---|
| غطاء مادة الإطار: | الكمبيوتر | مواد الباب: | الكمبيوتر |
| الفولطية: | 400 فولت +/- 20٪ | البعد النهائي: | 6 × 10 ملم / 6.4 × 12 ملم / 8 × 12 ملم |
| طريقة البعد: | 18 ملم | نوع التركيب: | دافق |
| تسليط الضوء: | مربع لوحة كهربائية MCB,21 طريقة مربع لوحة mcb,21 طريقة مربع mcb الكهربائية |
||

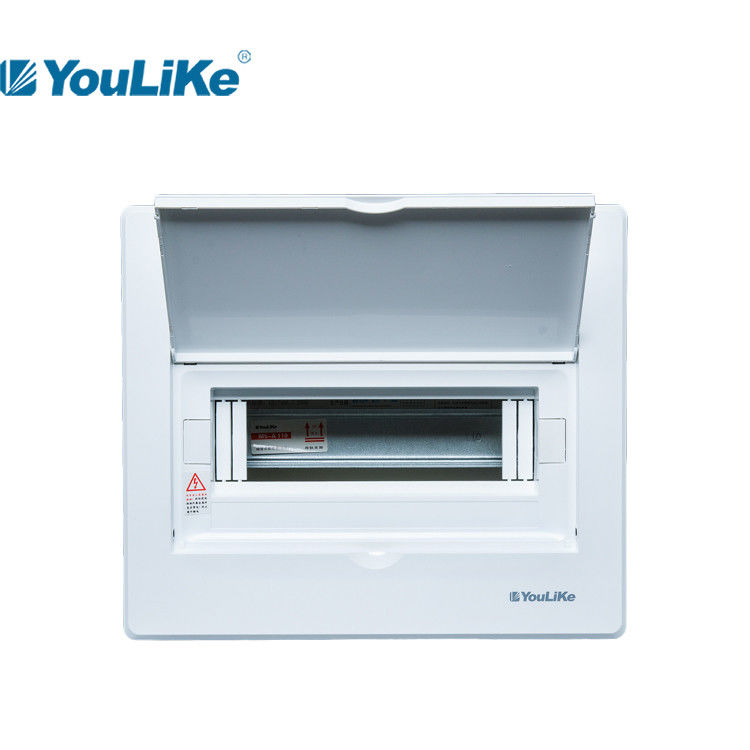

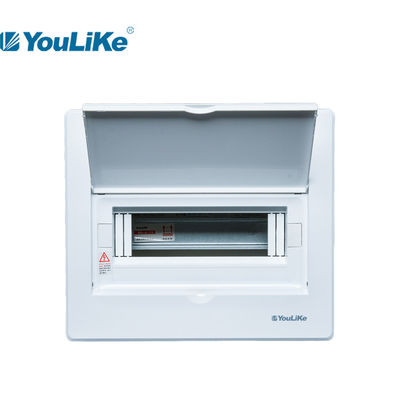

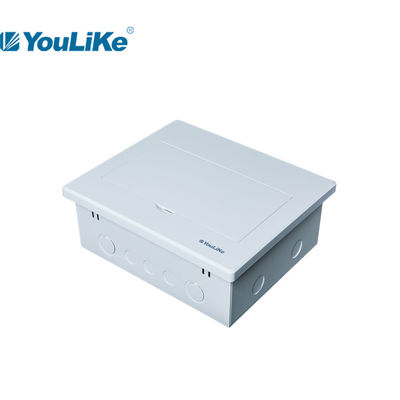

لوحة التبديل تركيب فلوش 7 طرق إلى 21 طريقة صندوق توزيع الطاقة الكهربائية DB Box
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
نتيجة اختبار الأجزاء البلاستيكية
1. اختبار الأسلاك المتوهجة عند 650 درجة مئوية.
2. اختبار مضاد للأشعة فوق البنفسجية (للكشف عن أداء البلاستيك المقاوم للشيخوخة) ≥ 250 ساعة.
3. اختبار مصباح قوس زينون ≥250 ساعة.
4. اختبار تشغيل المفصلة ≥ 10000 مرة بدون انقطاع.
ملف الشركة
1. تأسست في عام 2005 ، وهي متخصصة في الإنتاج والبحث والتطوير والمبيعات لصندوق التوزيع الداخلي وصندوق الوسائط المتعددة وخزانة الطاقة.
2. يأخذ تصميم المنتج السلامة كمفهوم أساسي ، وقد حصل على 33 براءة اختراع تصميم ، 20 براءة اختراع لنماذج المنفعة و 2 براءات اختراع.
3. خدم 1350 شركة عقارية رائدة و 1600 منشئ لوحة.
4. في عام 2015 ، سوف تتجاوز إيرادات المبيعات 100 مليون ، وسيصل حجم مبيعات الصندوق السنوية إلى 3 ملايين قطعة.
5. بعد 16 عامًا من التطوير ودعم العملاء ، اكتسبت أيضًا سمعة معينة.
مواصفات سلسلة M5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| M5-A 107 | 7way | 224 * 240 * 15.5 (27.5) | 202 * 210 * 90 * 1.0 | 6.4 * 12 | 5 | 6 | 6 |
| M5-A 110 | 10 طريق | 278 * 240 * 15.5 (27.5) | 256 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 7 |
| M5-A 112 | 12 طريق | 316 * 240 * 15.5 (27.5) | 292 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 8 |
| M5-A 115 | 15 طريق | 370 * 260 * 15.5 (27.5) | 346 * 210 * 90 * 1.0 | 6.4 * 12 | 9 | 10 | 9 |
| M5-A 118 | 18 طريق | 424 * 260 * 15.5 (27.5) | 400 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 10 |
| M5-A 121 | 21 طريق | 478 * 260 * 15.5 (27.5) | 454 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 12 |
| M5-A 224 | 24 طريق | 335 * 460 * 19 (31) | 305 * 420 * 100 * 1.2 | 8 * 12 | 12 | 13 | 9 |
| M5-A 230 | 30 طريق | 375 * 480 * 18 (30) | 345 * 450 * 100 * 1.2 | 8 * 12 | 2 * 9 | 2 * 10 | 10 |
| M5-A 345 | 45 طريق | 375 * 650 * 18 (30) | 345 * 620 * 100 * 1.2 | 8 * 12 | 2 * 12 | 2 * 13 | 10 |

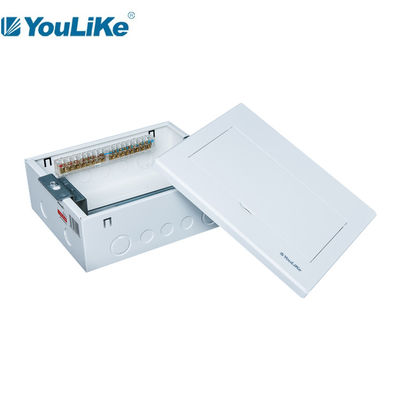

مظاهرة تفاصيل المنتج
تطبيق
تستخدم سلسلة M5 لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.

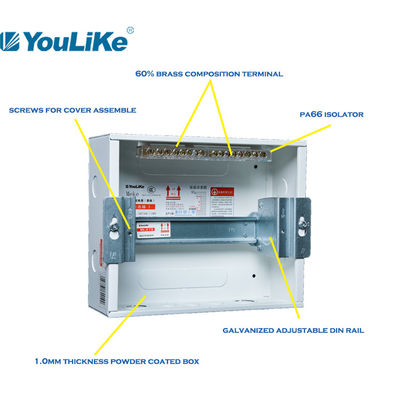

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 6٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. تم تجهيز مشابك الأسلاك البلاستيكية أسفل سكة الدين.
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| M5-A 107 | 580 * 245 * 515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580 * 300 * 515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580 * 340 * 515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580 * 280 * 400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580 * 280 * 455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580 * 280 * 505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505 * 165 * 390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525 * 160 * 425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695 * 160 * 425 | 0.0473 | 1 | 4.05 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
