تفاصيل المنتج:
|
| اسم المنتج: | لوحة توزيع كهربائية مثبتة على السطح | اللون: | أبيض |
|---|---|---|---|
| نوع التركيب: | المركبة السطح | طرق: | 4 طريقة |
| غطاء مادة الإطار: | عضلات المعدة | مادة الباب: | ABS / الكمبيوتر |
| مادة الصندوق: | 1.0mm مسحوق الفولاذ المطلي | التصنيف الحالي: | 55 أ / 63 أ |
| إبراز: | لوحة توزيع mcb 4 طرق,لوحة توزيع محلية 4 طرق,لوحة MCB مقاومة للماء 4 طريقة |
||
مستوى الحماية 40 تصميم جديد 4way Mcb Electric Distribution Box Distribution Board
ضمان الجودة
1. ضمان الجودة الرسمي ، ضمان لمدة عامين.
2. سماكة اللوح تتوافق مع المعيار الوطني بدون أخطاء.
3. جميع المواد المستخدمة في المنتج هي مواد جديدة وعالية الجودة ، ولا توجد نفايات مواد معاد تدويرها.
4. المنتج لديه رقم شهادة المنتج الإلزامي الصيني ويلبي معيار شهادة CCC الوطني.
انتباهصالمراهم
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تثبيت الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
تطبيق
تستخدم سلسلة BE لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.

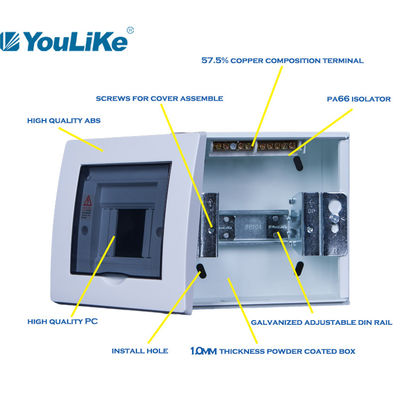

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. صفيحة زنبركية معدنية لتوفير عمر خدمة إضافي للمفصلات البلاستيكية.
مواصفات سلسلة BE ، السطح
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| 104 | 4 طريقة | 168 × 164 × 16.5 (22.0) | 168 × 164 × 80 × 1.0 | 6 * 10 | 4 | 5 | 2 |
| أفضل الممارسات البيئية- M 107 | 7way | 222 × 214 × 18.5 (24.0) | 221 × 213 × 80 × 1.0 | 6 * 10 | 7 | 6 | |
| أفضل الممارسات البيئية- M 110 | 10 طريق | 276 × 214 × 18.5 (24.0) | 275 × 213 × 80 × 1.0 | 6 * 10 | 8 | 7 | 7 |
| BEP-M 112 | 12 الطريق | 312 × 214 × 18.5 (24.0) | 311 × 213 × 80 × 1.0 | 6 * 10 | 8 | 9 | 8 |
| 114 | 14 الطريق | 348 × 214 × 18.5 (24.0) | 347 × 213 × 80 × 1.0 | 6 * 10 | 11 | 10 | 9 |
| أفضل الممارسات البيئية- M 116 | 16 طريق | 384 × 214 × 18.5 (24.0) | 383 × 213 × 80 × 1.0 | 6 * 10 | 11 | 10 | 9 |
| أفضل الممارسات البيئية- M 118 | 18 طريق | 420 × 214 × 18.5 (24.0) | 419 × 213 × 80 × 1.0 | 6 * 10 | 13 | 12 | 10 |
| BEP-M 120 | 20 طريق | 456 × 214 × 18.5 (24.0) | 455 × 213 × 80 × 1.0 | 6 * 10 | 13 | 12 | 12 |
| BEP-M 228 | 28 طريق | 351 × 381 × 19 (26.5) | 350 × 380 × 95 × 1.2 | 6.4 * 12 | 16 | 15 | 9 |
| أفضل الممارسات البيئية- M 240 | 40 طريق | 459 × 381 × 19 (26.5) | 458 × 380 × 95 × 1.2 | 6.4 * 12 | 18 | 17 | 12 |
مظاهرة تفاصيل المنتج
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| 104 | 525 * 215 * 355 | 0.0401 | 10 | 9.58 | |
| أفضل الممارسات البيئية- M 107 | 525 * 290 * 455 | 0.0693 | 10 | 14.66 | |
| أفضل الممارسات البيئية- M 110 | 525 * 345 * 455 | 0.0825 | 10 | 17.10 | |
| BEP-M 112 | 525 * 235 * 405 | 0.0450 | 5 | 9.25 | |
| 114 | 525 * 235 * 440 | 0.0543 | 5 | 10.20 | |
| أفضل الممارسات البيئية- M 116 | 525 * 235 * 495 | 0.0611 | 5 | 11.65 | |
| أفضل الممارسات البيئية- M 118 | 545 * 240 * 280 | 0.0367 | 2 | 6.70 | |
| BEP-M 120 | 460 * 135 * 385 | 0.0239 | 1 | 3.60 | |
| BEP-M 228 | 455 * 160 * 425 | 0.0310 | 1 | 4.05 | |
| أفضل الممارسات البيئية- M 240 | 510 * 160 * 460 | 0.0376 | 1 | 4.75 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
