تفاصيل المنتج:
|
| اسم المنتج: | مربع توزيع داخلي دافق | نوع الطريقة: | 18 طريقة |
|---|---|---|---|
| غطاء مادة الإطار: | عضلات المعدة | أقصى عزم دوران: | 18 نيوتن متر |
| مادة الصندوق: | 1.0 & 1.2mm مسحوق الفولاذ المطلي | مادة الباب: | عضلات المعدة |
| الرطوبة النسبية للهواء: | ＜ 90٪ | التصنيف الحالي: | 63 أ / 80 أ |
| إبراز: | 80A Plastic MCB Box,80A لوحة توزيع الطاقة الصناعية,80A MCB Box |
||

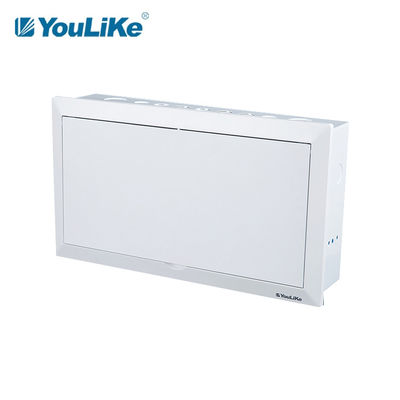

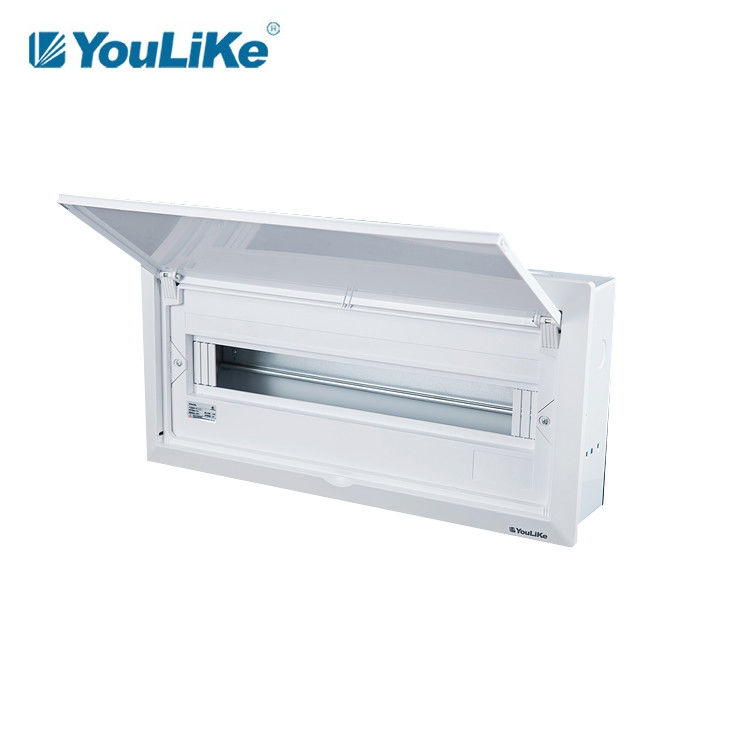

مستوى الحماية 40 لوحة التحكم الكهربائية مرفقات الضميمة الكهربائية البيضاء لصندوق التوزيع
ضمان الجودة
1. ضمان الجودة الرسمي ، ضمان لمدة عامين.
2. سماكة اللوح تتوافق مع المعيار الوطني بدون أخطاء.
3. جميع المواد المستخدمة في المنتج هي مواد جديدة وعالية الجودة ، ولا توجد نفايات مواد معاد تدويرها.
4. المنتج لديه رقم شهادة المنتج الإلزامي الصيني ويلبي معيار شهادة CCC الوطني.
نتيجة اختبار الأجزاء البلاستيكية
1. اختبار الأسلاك المتوهجة عند 650 درجة مئوية.
2. اختبار مضاد للأشعة فوق البنفسجية (للكشف عن أداء البلاستيك المقاوم للشيخوخة) ≥ 250 ساعة.
3. اختبار مصباح قوس زينون ≥250 ساعة.
4. اختبار تشغيل المفصلة ≥ 10000 مرة بدون انقطاع.
احتياطات التثبيت
1. عندما يتم ترسيخ الصندوق السفلي بالخرسانة للصب في الموقع ، يجب عمل الدعامة المحيطة داخل الصندوق السفلي لمنع الصندوق السفلي من التشوه.
2. أقصى عزم دوران لمسمار التأريض في الصندوق السفلي هو 18 نيوتن.م.
3. يوصى بتثبيت سطح الدعم بعد لصق الجدار.
4. الحامل متصل بالحائط للتثبيت.
5. يجب تأريض تركيب الصندوق ، والصندوق غير مجهز بتأريض.
مواصفات سلسلة P5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
|
P5-A 112 |
12 الطريق | 312*230*15.5 (31.3) | 292 × 210 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15 طريق | 366 × 240 × 15.5 (31.3) | 346 × 220 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18 طريق | 420 × 240 × 15.5 (31.3) | 00 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21 طريق | 474 × 240 × 15.5 (31.3) | 454 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24 طريق | 528 × 250 × 15.5 (31.3) | 508 × 230 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26 الطريق | 348 × 400 × 16.5 (32.8) | 328 × 380 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32 الطريق | 402 × 400 × 16.5 (32.8) | 382 × 380 × 90 × 1.0 | 6.4 × 12 | 16 | 15 | 7 |
|
P5-A 242 |
42 طريق | 492 × 400 × 16.5 (32.8) | 472 × 380 × 90 × 1.0 | 6.4 × 12 | 18 | 17 | 10 |
|
P5-A 354 |
54 الطريق | 448 × 604 × 17 (33.5) | 424 × 580 × 100 × 1.2 | 6.4 × 12 | 2 * 13 | 2 * 12 | 9 |
مظاهرة ورشة العمل
تطبيق
تستخدم سلسلة P5 بشكل أساسي للتحكم في الإضاءة الداخلية للمباني السكنية والتجارية.

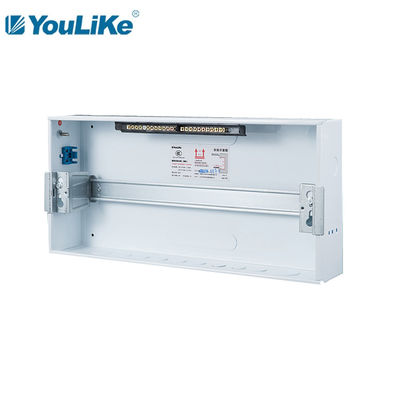

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 6٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. تم تجهيز مشابك الأسلاك البلاستيكية أسفل سكة الدين.
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| P5-A 112 | 655 × 300 × 385 | 0.0756 | 5 | 17.10 | |
| P5-A 115 | 655 × 310 × 440 | 0.0893 | 5 | 9.25 | |
| P5-A 118 | 655 × 310 × 495 | 0.1005 | 5 | 10.20 | |
| P5-A 121 | 655 × 310 × 545 | 0.1106 | 5 | 11.65 | |
| P5-A 124 | 655 × 320 × 600 | 0.1257 | 5 | 12.40 | |
| P5-A 226 | 460 × 135 × 415 | 0.0257 | 1 | 5.40 | |
| P5-A 232 | 460 × 135 × 470 | 0.0291 | 1 | 6.70 | |
| P5-A 242 | 550 × 135 × 465 | 0.0345 | 1 | 3.60 | |
| P5-A 354 | 665 × 155 × 515 | 0.0530 | 1 | 4.05 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
