تفاصيل المنتج:
|
| اسم المنتج: | مربع توزيع داخلي دافق | مادة الصندوق: | 1.0 & 1.2mm مسحوق الفولاذ المطلي |
|---|---|---|---|
| غطاء مادة الإطار: | عضلات المعدة | مواد الباب: | عضلات المعدة |
| الفولطية: | 400 فولت +/- 20٪ | التصنيف الحالي: | 63 أ / 80 أ |
| مستوى الحماية: | IP40 | درجة الحرارة البيئية: | -25 ℃ ～ 50 ℃ |
| تسليط الضوء: | 400V Plastic MCB Box,12 Way Plastic MCB Box,Flush Mounted MCB Box 12 way |
||

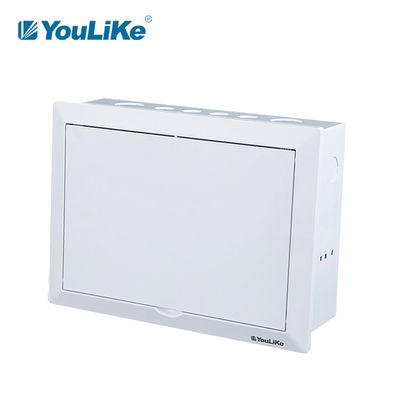

الجهد المنخفض 12 طريقة حماية فلوش مستوى 40 صندوق توزيع الطاقة الكهربائية المعدنية
خصائص المنتج
1. يكون الصندوق متاحًا للصلب المطلي بمسحوق ، 1.0 مم لـ 1 & 2row ، 1.2 مم for3rows.

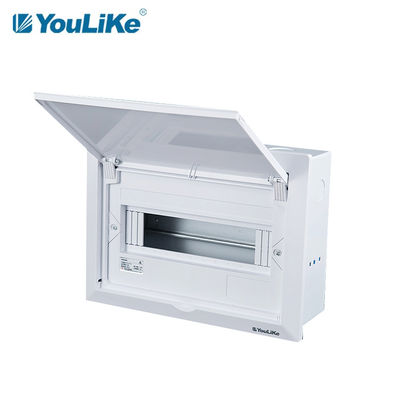

2. غطاء الإطار لتكون متاحة للمواد ABS.
3. أن يكون الباب متاحا لتقاسم المنافع ، اللون الأبيض.
4. جميع الأجزاء البلاستيكية بدون مثبطات اللهب المحددة ومؤهلة لاجتياز اختبار السلك المتوهج عند 650 درجة مئوية.
5. يمكن تخصيص Pastic لمثبط اللهب (الدرجة V1 ~ V0 تعتمد على المواد المختارة).
نتيجة اختبار الأجزاء البلاستيكية
1. اختبار الأسلاك المتوهجة عند 650 درجة مئوية.
2. اختبار مضاد للأشعة فوق البنفسجية (للكشف عن أداء البلاستيك المقاوم للشيخوخة) ≥ 250 ساعة.
3. اختبار مصباح قوس زينون ≥250 ساعة.
4. اختبار تشغيل المفصلة ≥ 10000 مرة بدون انقطاع.
احتياطات التثبيت
1. عندما يتم تثبيت الصندوق السفلي بالخرسانة للصب في الموقع ، يجب عمل الدعامة المحيطة داخل الصندوق السفلي لمنع الصندوق السفلي من التشوه.
2. أقصى عزم دوران لمسمار التأريض في الصندوق السفلي هو 18 نيوتن.م.
3. يوصى بتثبيت سطح الدعم بعد لصق الجدار.
4. الحامل متصل بالحائط للتثبيت.
5. يجب تأريض تركيب الصندوق ، والصندوق غير مجهز بتأريض.
مواصفات سلسلة P5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
|
P5-A 112 |
12 طريق | 312*230*15.5 (31.3) | 292 × 210 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15 طريق | 366 × 240 × 15.5 (31.3) | 346 × 220 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18 طريق | 420 × 240 × 15.5 (31.3) | 00 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21 طريق | 474 × 240 × 15.5 (31.3) | 454 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24 طريق | 528 × 250 × 15.5 (31.3) | 508 × 230 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26 طريق | 348 × 400 × 16.5 (32.8) | 328 × 380 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32 الطريق | 402 × 400 × 16.5 (32.8) | 382 × 380 × 90 × 1.0 | 6.4 × 12 | 16 | 15 | 7 |
|
P5-A 242 |
42 طريق | 492 × 400 × 16.5 (32.8) | 472 × 380 × 90 × 1.0 | 6.4 × 12 | 18 | 17 | 10 |
|
P5-A 354 |
54 الطريق | 448 × 604 × 17 (33.5) | 424 × 580 × 100 × 1.2 | 6.4 × 12 | 2 * 13 | 2 * 12 | 9 |
مظاهرة نظرة عامة على الشركة
تطبيق
تستخدم سلسلة P5 بشكل أساسي للتحكم في الإضاءة الداخلية للمباني السكنية والتجارية.

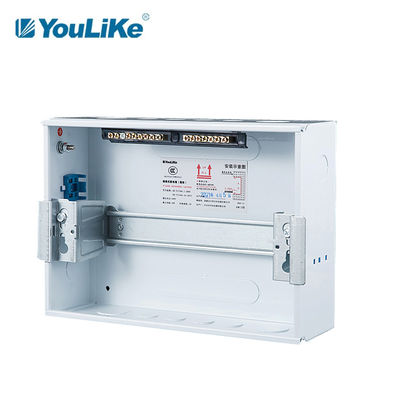

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 6٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. تم تجهيز مشابك الأسلاك البلاستيكية أسفل سكة الدين.
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| P5-A 112 | 655 × 300 × 385 | 0.0756 | 10 | 17.10 | |
| P5-A 115 | 655 × 310 × 440 | 0.0893 | 5 | 9.25 | |
| P5-A 118 | 655 × 310 × 495 | 0.1005 | 5 | 10.20 | |
| P5-A 121 | 655 × 310 × 545 | 0.1106 | 5 | 11.65 | |
| P5-A 124 | 655 × 320 × 600 | 0.1257 | 12.40 | ||
| P5-A 226 | 460 × 135 × 415 | 0.0257 | 5.40 | ||
| P5-A 232 | 460 × 135 × 470 | 0.0291 | 1 | 6.70 | |
| P5-A 242 | 550 × 135 × 465 | 0.0345 | 1 | 3.60 | |
| P5-A 354 | 665 × 155 × 515 | 0.0530 | 1 | 4.05 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
