تفاصيل المنتج:
|
| اسم المنتج: | مربع توزيع داخلي دافق | درجة حرارة البيئة: | -25 ℃ ～ 50 ℃ |
|---|---|---|---|
| نوع النافذة: | مبهمة | غطاء مادة الإطار: | عضلات المعدة |
| حماية الدخول: | IP40 | مادة الصندوق: | 1.0 & 1.2mm مسحوق الفولاذ المطلي |
| مواد الباب: | عضلات المعدة | تطبيق: | داخلي |
| تسليط الضوء: | نافذة مبهمة البلاستيك MCB Box,42 way Plastic MCB Box,42 طريقة لوحة مفاتيح مثبتة على السطح |
||

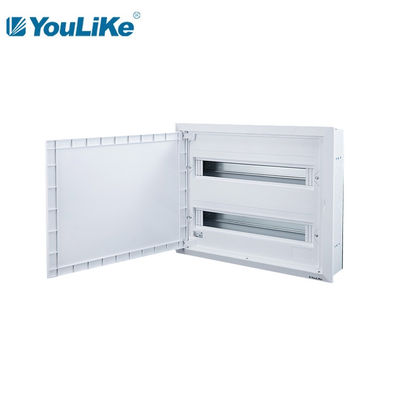

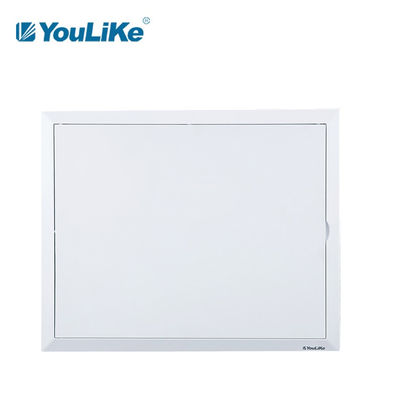

مرحلتين 42way معدات توزيع الطاقة الكهربائية داخلي صندوق توزيع الضميمة MCB
اتجاه تطوير المنتج
1. تركيب القوس السفلي القياسي.
2. اتصال مصنع المعدات الموحدة.
3. اتصال البناء القياسي.
4. التثبيت القياسي للاتصالات.
احتياطات التثبيت
1. عندما يتم تثبيت الصندوق السفلي بالخرسانة للصب في الموقع ، يجب عمل الدعامة المحيطة داخل الصندوق السفلي لمنع الصندوق السفلي من التشوه.
2. أقصى عزم دوران لمسمار التأريض في الصندوق السفلي هو 18 نيوتن.م.
3. يوصى بتثبيت سطح الدعم بعد لصق الجدار.
4. الحامل متصل بالحائط للتثبيت.
5. يجب تأريض تركيب الصندوق ، والصندوق غير مجهز بتأريض.
احتياطات التثبيت
1. عندما يتم تثبيت الصندوق السفلي بالخرسانة للصب في الموقع ، يجب عمل الدعامة المحيطة داخل الصندوق السفلي لمنع الصندوق السفلي من التشوه.
2. أقصى عزم دوران لمسمار التأريض في الصندوق السفلي هو 18 نيوتن.م.
3. يوصى بتثبيت سطح الدعم بعد لصق الجدار.
4. الحامل متصل بالحائط للتثبيت.
5. يجب تأريض تركيب الصندوق ، والصندوق غير مجهز بتأريض.
مواصفات سلسلة P5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
|
P5-A 112 |
12 طريق | 312*230*15.5 (31.3) | 292 × 210 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15 طريق | 366 × 240 × 15.5 (31.3) | 346 × 220 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18 طريق | 420 × 240 × 15.5 (31.3) | 00 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21 طريق | 474 × 240 × 15.5 (31.3) | 454 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24 طريق | 528 × 250 × 15.5 (31.3) | 508 × 230 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26 طريق | 348 × 400 × 16.5 (32.8) | 328 × 380 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32 الطريق | 402 × 400 × 16.5 (32.8) | 382 × 380 × 90 × 1.0 | 6.4 × 12 | 16 | 15 | 7 |
|
P5-A 242 |
42 طريق | 492 × 400 × 16.5 (32.8) | 472 × 380 × 90 × 1.0 | 6.4 × 12 | 18 | 17 | 10 |
|
P5-A 354 |
54 الطريق | 448 × 604 × 17 (33.5) | 424 × 580 × 100 × 1.2 | 6.4 × 12 | 2 * 13 | 2 * 12 | 9 |
مظاهرة ورشة العمل
تطبيق
تستخدم سلسلة P5 بشكل أساسي للتحكم في الإضاءة الداخلية للمباني السكنية والتجارية.

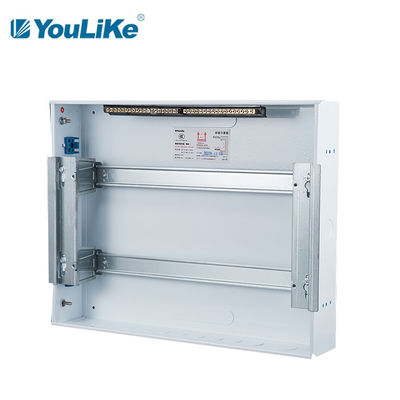

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 6٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. تم تجهيز مشابك الأسلاك البلاستيكية أسفل سكة الدين.
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| P5-A 112 | 655 × 300 × 385 | 0.0756 | 5 | 17.10 | |
| P5-A 115 | 655 × 310 × 440 | 0.0893 | 5 | 9.25 | |
| P5-A 118 | 655 × 310 × 495 | 0.1005 | 5 | 10.20 | |
| P5-A 121 | 655 × 310 × 545 | 0.1106 | 5 | 11.65 | |
| P5-A 124 | 655 × 320 × 600 | 0.1257 | 5 | 12.40 | |
| P5-A 226 | 460 × 135 × 415 | 0.0257 | 1 | 5.40 | |
| P5-A 232 | 460 × 135 × 470 | 0.0291 | 1 | 6.70 | |
| P5-A 242 | 550 × 135 × 465 | 0.0345 | 1 | 3.60 | |
| P5-A 354 | 665 × 155 × 515 | 0.0530 | 1 | 4.05 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
خدمة الزبائن
1. OEM / ODM (شعار مخصص / تعبئة كرتون / عمق الصندوق / سمك اللوحة)
2. ترتيب الترتيب
* ≤ 15 يومًا تسليم مستقر
* موك محدد
* شروط دفع متعددة
* تحديث حالة الطلب
3. خدمة إضافية
* خدمة استجابة 7X24
* الخدمة في الموقع
* التعامل مع تناقض الجودة
* تنسيق الملحقات
