تفاصيل المنتج:
|
| اسم المنتج: | لوحة توزيع كهربائية محمولة على دافق | درجة حرارة البيئة: | -25 ℃ ～ 50 ℃ |
|---|---|---|---|
| الرطوبة النسبية للهواء: | ＜ 90٪ | مكان المنشأ: | قوانغدونغ ، الصين |
| اختبار تشغيل المفصلة: | 10000 مرة | نمط بار كوبر: | غير مرتبطة |
| نوع التركيب: | شنت دافق | مادة الصندوق: | 1.0 & 1.2mm مسحوق الفولاذ المطلي |
| مواد الباب: | الفخذين | ||
| تسليط الضوء: | لوحات توزيع كهربائية 15 طريقة,صندوق تقاطع خارجي 15 طريقة |
||
صندوق توزيع كهربائي منخفض السعر

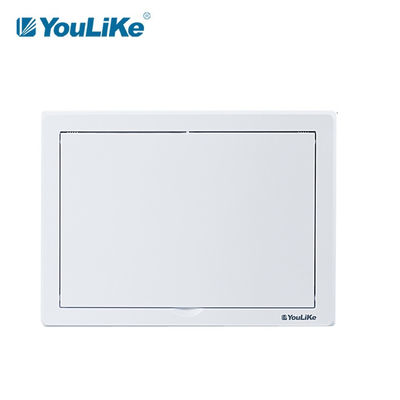

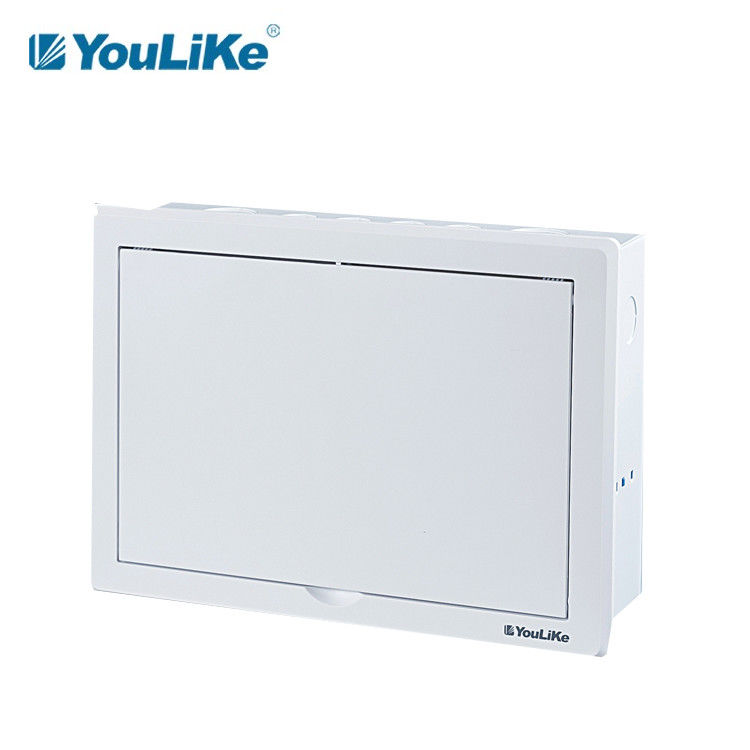

مظهر المنتج
1. اللوح عبارة عن هيكل منفصل ، ويتكون من إطار خارجي للوحة ، وباب متحرك ، وقسم لوح.
2. اللوح أعلى بـ 15.5mm من الجدار ككل ، و أنحف جزء من الحافة هو 9.5mm.المظهر العام له حواف وزوايا واضحة ، ونسيج بلوري ناعم على السطح ، ويمنح الناس إحساسًا بالبساطة والجمال الدائم.

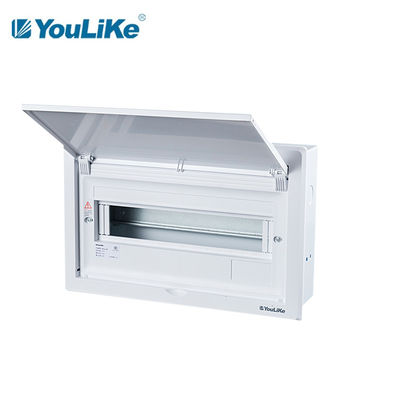

3. بعد فتح الباب المتحرك ، لا يبرز السطح المقعر الداخلي ذو الملمس الناعم تكامل التصميم الحسي الداخلي والخارجي فحسب ، بل يُظهر أيضًا التصميم الرائع لقوة اللوحة.
ميزة المنتج
1. صندوق قوي لقوة التحمل.
2. لوحة منحنية ، عملية غير لامع.
3. السكك الحديدية btacket لمنع تشوه.
4. شريط نحاسي عالي الجودة ، قوي ودائم.
5. تحسين التفاصيل لتلبية احتياجاتك.
تطبيق
تستخدم سلسلة P3 لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.

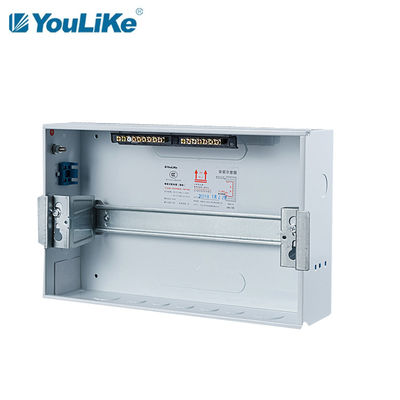

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. صفيحة زنبركية معدنية لتوفير عمر خدمة إضافي للمفصلات البلاستيكية.
مواصفات سلسلة P3 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
|
P3-A 112 |
12 طريق | 312 × 230 × 10 (27.5) | 292 × 210 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 6 |
|
ص 3-أ 115 |
15 طريق | 366 × 240 × 10 (27.5) | 346 × 220 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 7 |
|
ص 3-أ 118 |
18 طريق | 420 × 240 × 10 (27.5) | 400 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 9 |
|
ص 3-أ 121 |
21 طريق | 474 × 240 × 10 (27.5) | 454 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 10 |
|
ص 3-أ 124 |
24 طريق | 528 × 250 × 10 (27.5) | 508 × 230 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 10 |
|
ص 3-A226 |
26 طريق | 348 × 400 × 10 (27.5) | 328 × 380 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 6 |
|
ص 3232- أ |
32 الطريق | 402 × 400 × 10 (27.5) | 382 × 380 × 90 × 1.0 | 6.4 × 12 | 16 | 15 | 7 |
|
ص 3-A 242 |
42 طريق | 492 × 400 × 10 (27.5) | 472 × 380 × 90 × 1.0 | 6.4 × 12 | 18 | 17 | 10 |
مظاهرة الشركة
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| P3-A 112 | 655 × 300 × 385 | 0.0756 | 5 | 17.10 | |
| P3-A 115 | 655 × 310 × 440 | 0.0893 | 5 | 9.25 | |
| ف 3 أ 118 | 655 × 310 × 495 | 0.1005 | 5 | 10.20 | |
| P3-A 121 | 655 × 310 × 545 | 0.1107 | 5 | 11.65 | |
| P3-A 124 | 655 × 320 × 600 | 0.1258 | 5 | 12.40 | |
| P3-A 226 | 460 × 135 × 385 | 0.0240 | 1 | 5.40 | |
| P3-A 232 | 460 × 135 × 440 | 0.0273 | 1 | 6.70 | |
| P3-A 242 | 460 × 135 × 530 | 0.0329 | 1 | 3.60 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
احتياطات التثبيت
1. عندما يتم تثبيت الصندوق السفلي بالخرسانة للصب في الموقع ، يجب عمل الدعامة المحيطة داخل الصندوق السفلي لمنع الصندوق السفلي من التشوه.
2. أقصى عزم دوران لمسمار التأريض في الصندوق السفلي هو 18 نيوتن.م.
3. يوصى بتثبيت سطح الدعم بعد لصق الجدار.
4. الحامل متصل بالحائط للتثبيت.
5. يجب تأريض تركيب الصندوق ، والصندوق غير مجهز بتأريض.
