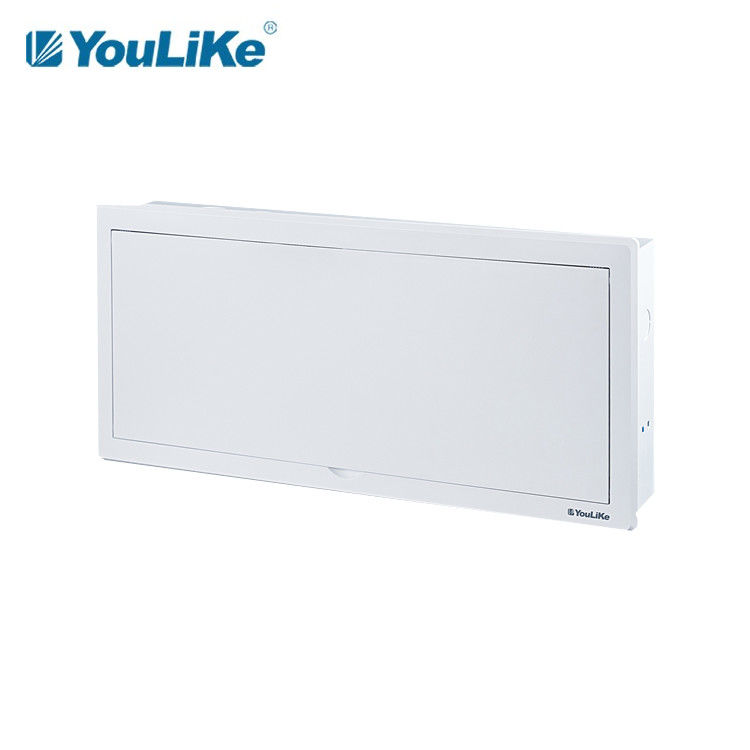

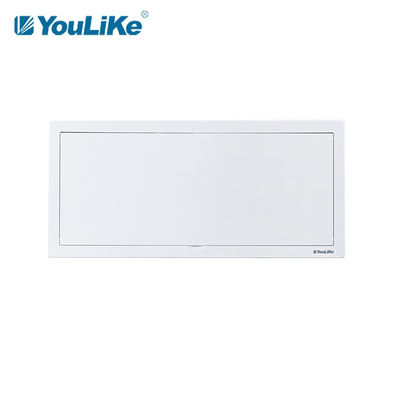

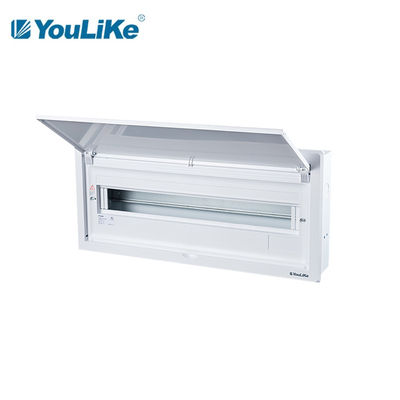

تفاصيل المنتج:
|
| اسم المنتج: | لوحة توزيع كهربائية محمولة على دافق | البعد النهائي: | 6 × 10.4 ملم |
|---|---|---|---|
| جانب واحد يقرع: | 10 | اللون: | أبيض |
| طريقة البعد: | 18 ملم | مكان المنشأ: | قوانغدونغ ، الصين |
| مادة الصندوق: | 1.0 & 1.2mm مسحوق الفولاذ المطلي | مواد الباب: | الفخذين |
| نمط بار كوبر: | غير مرتبطة | ||
| تسليط الضوء: | لوحات التوزيع الكهربائية,لوحات التوزيع الكهربائية HIPS,صندوق توصيل كابل HIPS |
||
HIPS Enclosure Distribution Board المعدات الكهربائية ، صندوق توزيع الطاقة ، صندوق توزيع الطاقة
جودة جأونترول
1. matreial الخام
* ألواح فولاذية من شركات الصلب الرائدة.
* بلاستيك جديد.
* سلسلة توريد مستقرة.
2. المكونات
* نظام أرضي آمن.
* 57.5٪ محطة تكوين النحاس.
* حدود متعددة مطوية.
* أكثر من 1200 مرة من المفصلات ذات براءات الاختراع.
* سلك المشبك.
3. التفتيش
* تحليل المواد.
* التفتيش على العملية الفردية.
* فحص المنتج شبه النهائي.
* فحص المنتج النهائي.
تقنية
1. يعتمد الهيكل الجديد للمفصلة قلب المحور المعدني ، وهو مستقر وموثوق ودائم.
2. شظايا الفولاذ المقاوم للصدأ الخاصة تثبت الباب المتحرك في الوضع المثالي لضمان أن قوة فتح وإغلاق الباب المتحرك معتدلة ، والدوران سلس ولا يوجد ضوضاء غير طبيعية.
3. يتكون قوس سكة التوجيه الداخلي من جميع الأجزاء المعدنية ، مع وظيفة تعديل الرفع والدوران ووظيفة التعليق المسبق.
4. برغي التأريض مصنوع من الفولاذ المقاوم للصدأ ، والمسمار غير مطلي والأرضي أكثر كفاية.
احتياطات التثبيت
1. عندما يتم تثبيت الصندوق السفلي بالخرسانة للصب في الموقع ، يجب عمل الدعامة المحيطة داخل الصندوق السفلي لمنع الصندوق السفلي من التشوه.
2. أقصى عزم دوران لمسمار التأريض في الصندوق السفلي هو 18 نيوتن.م.
3. يوصى بتثبيت سطح الدعم بعد لصق الجدار.
4. الحامل متصل بالحائط للتثبيت.
5. يجب تأريض تركيب الصندوق ، والصندوق غير مجهز بتأريض.
مواصفات سلسلة P3 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
|
P3-A 112 |
12 طريق | 312 × 230 × 10 (27.5) | 292 × 210 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 6 |
|
ص 3-أ 115 |
15 طريق | 366 × 240 × 10 (27.5) | 346 × 220 × 90 × 1.0 | 6 × 10.4 | 8 | 7 | 7 |
|
ص 3-أ 118 |
18 طريق | 420 × 240 × 10 (27.5) | 400 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 9 |
|
ص 3-أ 121 |
21 طريق | 474 × 240 × 10 (27.5) | 454 × 220 × 90 × 1.0 | 6 × 10.4 | 11 | 10 | 10 |
|
ص 3-أ 124 |
24 طريق | 528 × 250 × 10 (27.5) | 508 × 230 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 10 |
|
ص 3-A226 |
26 طريق | 348 × 400 × 10 (27.5) | 328 × 380 × 90 × 1.0 | 6 × 10.4 | 13 | 12 | 6 |
|
ص 3232- أ |
32 الطريق | 402 × 400 × 10 (27.5) | 382 × 380 × 90 × 1.0 | 6.4 × 12 | 16 | 15 | 7 |
|
ص 3-A 242 |
42 طريق | 492 × 400 × 10 (27.5) | 472 × 380 × 90 × 1.0 | 6.4 × 12 | 18 | 17 | 10 |
مظاهرة منطقة المكتب
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| P3-A 112 | 655 × 300 × 385 | 0.0756 | 5 | 17.10 | |
| P3-A 115 | 655 × 310 × 440 | 0.0893 | 5 | 9.25 | |
| ف 3 أ 118 | 655 × 310 × 495 | 0.1005 | 5 | 10.20 | |
| P3-A 121 | 655 × 310 × 545 | 0.1107 | 5 | 11.65 | |
| P3-A 124 | 655 × 320 × 600 | 0.1258 | 5 | 12.40 | |
| P3-A 226 | 460 × 135 × 385 | 0.0240 | 1 | 5.40 | |
| P3-A 232 | 460 × 135 × 440 | 0.0273 | 1 | 6.70 | |
| P3-A 242 | 460 × 135 × 530 | 0.0329 | 1 | 3.60 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
تطبيق
تستخدم سلسلة P3 لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.

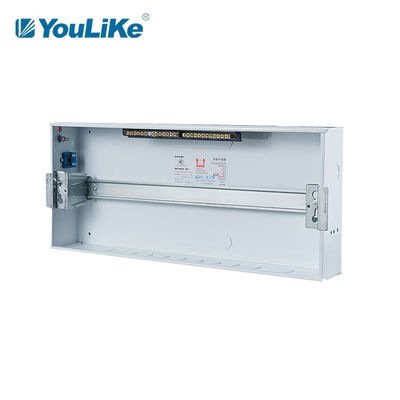

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. صفيحة زنبركية معدنية لتوفير عمر خدمة إضافي للمفصلات البلاستيكية.
