تفاصيل المنتج:
|
| اسم المنتج: | مربع توزيع جبل دافق | مادة الباب: | الوركين / جهاز الكمبيوتر |
|---|---|---|---|
| اللون: | أبيض | الفولطية: | 400 فولت +/- 20٪ |
| التصنيف الحالي: | 55 أ / 63 أ | مستوى الحماية: | IP40 |
| طريقة البعد: | 18 ملم | البعد النهائي: | 6x9 ملم |
| إبراز: | 42 طريقة أحادية الطور MCB Box,42 طريقة للوحدة الاستهلاكية المنزلية,6x9mm أحادي الطور MCB Box |
||

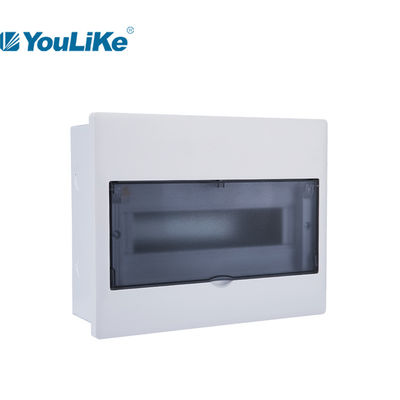

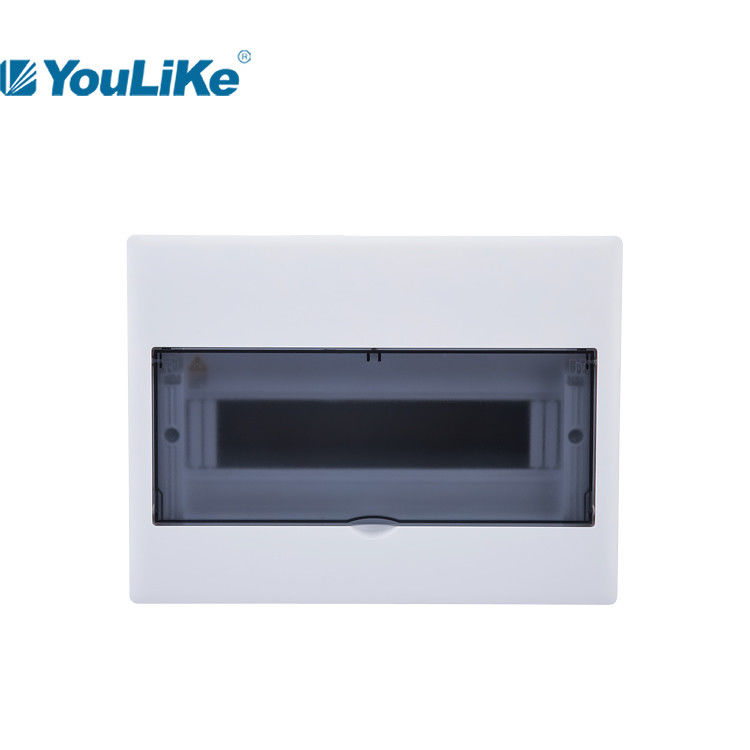

لوحة التبديل فلوش جبل 6 طرق إلى 42 طريقة توزيع الطاقة الكهربائية مربع DB
خصائص المنتج
1. مادة الصندوق: فولاذ مطلي بالطاقة
2. مادة إطار الغطاء: HIPS
3. مادة الباب: HIPS (للباب الأبيض) ومواد الكمبيوتر (للباب الشفاف).
4. جميع الأجزاء البلاستيكية بدون مثبطات اللهب المحددة ومؤهلة لاجتياز اختبار السلك المتوهج عند 650 درجة مئوية.
5. يمكن تخصيص Pastic لمثبط اللهب (تعتمد الدرجة V1 ~ V0 على المواد المختارة).
تطبيق
تستخدم سلسلة JX لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تثبيت الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. 4. الحد الأقصى لعزم التحمل لبرغي التأريض في الصندوق السفلي هو 20n.م.
يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
نتيجة اختبار الأجزاء البلاستيكية
1. اختبار الأسلاك المتوهجة عند 650 درجة مئوية.
2. اختبار مضاد للأشعة فوق البنفسجية (للكشف عن أداء البلاستيك المقاوم للشيخوخة) ≥ 250 ساعة.
3. اختبار مصباح قوس زينون ≥250 ساعة.
4. اختبار تشغيل المفصلة ≥ 10000 مرة بدون انقطاع.
مواصفات سلسلة JX ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| JXP-A 106 | 6way | 178 * 210 * 17.5 (26) | 156 * 192 * 75 * 0.8 | 6 * 9 | 4 | 3 | 2 |
| جكسب- أ 110 | 10 طريق | 250 * 210 * 17.5 (26) | 228 * 192 * 75 * 0.8 | 6 * 9 | 6 | 5 | 5 |
| JXP-A 113 | 13 طريق | 304 * 210 * 17.5 (26) | 282 * 192 * 75 * 0.8 | 6 * 9 | 6 | 5 | 6 |
| JXP-A 116 | 16 طريق | 358 * 210 * 17.5 (26) | 336 * 192 * 75 * 0.8 | 6 * 9 | 8 | 7 | 7 |
| JXP-A 118 | 18 طريق | 394 * 210 * 17.5 (26) | 372 * 192 * 75 * 0.8 | 6 * 9 | 11 | 10 | 8 |
| جكسب - أ 121 | 21 طريق | 448 * 210 * 17.5 (26) | 426 * 192 * 75 * 0.8 | 6 * 9 | 11 | 10 | 10 |
| JXP-A 124 | 24 طريق | 524 * 252 * 17.5 (26.5) | 498 * 230 * 90 * 1.0 | 6 * 9 | 11 | 12 | 10 |
| JXP-A 232 | 32 الطريق | 358 * 405 * 17.5 (26) | 336 * 380 * 90 * 0.8 | 6 * 9 | 13 | 15 | 7 |
| JXP-A 242 | 42 طريق | 448 * 405 * 17.5 (26) | 426 * 380 * 90 * 0.8 | 6 * 9 | 16 | 17 | 10 |

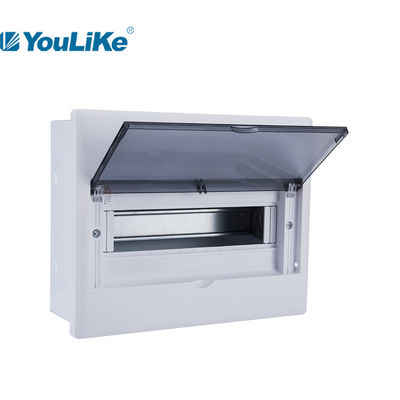

مظاهرة تفاصيل المنتج
# 1.سكة حديدية من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
# 2.المحطات النحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
# 3.مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
# 4.تصميم هيكل معزز للسماح بقوة شد أعلى للغطاء البلاستيكي.
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| JXP-A 106 | 505 * 200 * 455 | 0.0460 | 10 | ||
| جكسب- أ 110 | 505 * 275 * 455 | 0.0632 | 10 | 14.66 | |
| JXP-A 113 | 505 * 325 * 455 | 0.0747 | 10 | 17.10 | |
| JXP-A 116 | 505 * 230 * 385 | 0.0448 | 5 | 9.25 | |
| JXP-A 118 | 505 * 230 * 425 | 0.0494 | 5 | 10.20 | |
| جكسب - أ 121 | 505 * 230 * 475 | 0.0552 | 5 | 11.65 | |
| JXP-A 124 | 465 * 275 * 555 | 0.0710 | 4 | 6.70 | |
| JXP-A 232 | 460 * 135 * 420 | 0.0261 | 1 | 4.05 | |
| JXP-A 242 | 505 * 135 * 465 | 0.0317 | 1 | 4.75 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
