تفاصيل المنتج:
|
| اسم المنتج: | صندوق توزيع الطاقة | نافذة او شباك: | شفاف |
|---|---|---|---|
| طريقة البعد: | 18 ملم | الفولطية: | AC400v (+/- 20٪) |
| مواد الباب: | الكمبيوتر | شهادة: | CCC |
| تردد مصنف: | 50-60 هرتز | حماية الدخول: | IP40 |
| تسليط الضوء: | 21 صندوق MCB بلاستيكي,صندوق MCB بلاستيك صف واحد,صندوق توزيع الطاقة 21 طريقة |
||

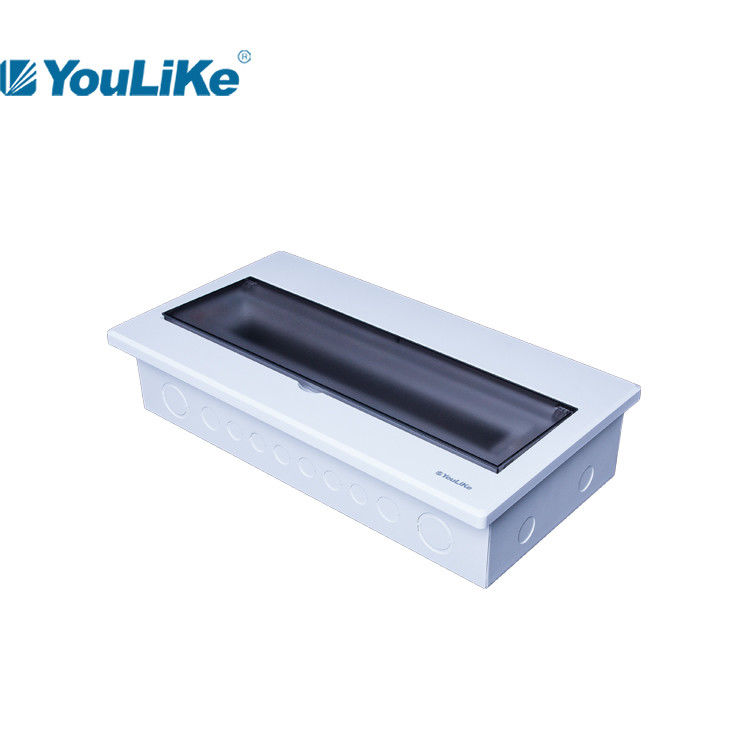

داخلي فلوش Mount 21 Way MCB PC Distribution Panel Board صندوق توزيع صف واحد
اتجاه تطوير المنتج
1. تركيب القوس السفلي القياسي.
2. اتصال مصنع المعدات الموحدة.
3. اتصال البناء القياسي.
4. التثبيت القياسي للاتصالات.
ميزة المنتج
1. حدد الشريط النحاسي الذي يحتوي على 60٪ من المحتوى ، والذي لا يمكنه تكسير السلك وانزلاقه باستمرار ، والتوصيل سلس ، أضف بطاقات خط لتوحيد الأسلاك بشكل أفضل.
2. برغي التأريض مصنوع من الفولاذ المقاوم للصدأ ، وهو آمن وموثوق.
3. جميع الألواح مصنوعة من مواد جديدة تمامًا ودائمة وجميلة.
4. هيكل المفصلة الجديد يجعل المستخدمين أكثر أمانًا.
5. فم الصندوق يستخدم تصميم الانحناء المزدوج لتسهيل التنظيف وحماية سلامة الأجهزة.
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
مواصفات سلسلة M5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| M5-A 107 | 7way | 224 * 240 * 15.5 (27.5) | 202 * 210 * 90 * 1.0 | 6.4 * 12 | 5 | 6 | 6 |
| M5-A 110 | 10 طريق | 278 * 240 * 15.5 (27.5) | 256 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 7 |
| M5-A 112 | 12 طريق | 316 * 240 * 15.5 (27.5) | 292 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 8 |
| M5-A 115 | 15 طريق | 370 * 260 * 15.5 (27.5) | 346 * 210 * 90 * 1.0 | 6.4 * 12 | 9 | 10 | 9 |
| M5-A 118 | 18 طريق | 424 * 260 * 15.5 (27.5) | 400 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 10 |
| M5-A 121 | 21 طريق | 478 * 260 * 15.5 (27.5) | 454 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 12 |
| M5-A 224 | 24 طريق | 335 * 460 * 19 (31) | 305 * 420 * 100 * 1.2 | 8 * 12 | 12 | 13 | 9 |
| M5-A 230 | 30 طريق | 375 * 480 * 18 (30) | 345 * 450 * 100 * 1.2 | 8 * 12 | 2 * 9 | 2 * 10 | 10 |
| M5-A 345 | 45 طريق | 375 * 650 * 18 (30) | 345 * 620 * 100 * 1.2 | 8 * 12 | 2 * 12 | 2 * 13 | 10 |

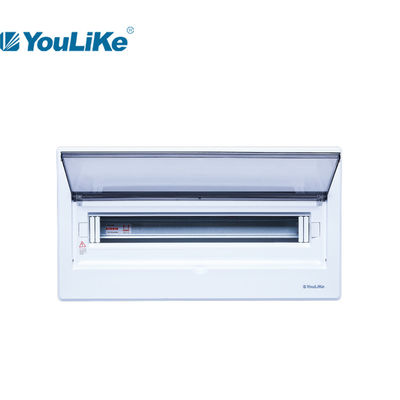

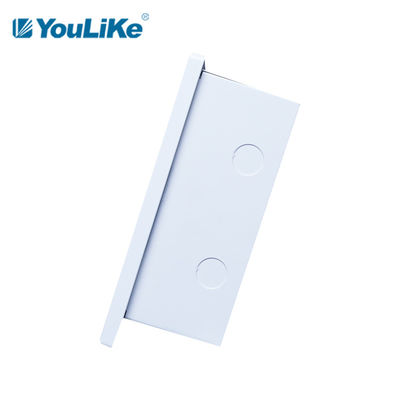

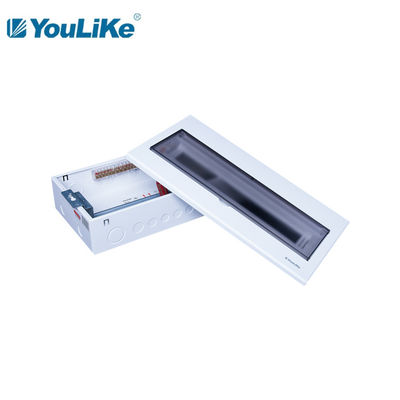

مظاهرة تفاصيل المنتج
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| M5-A 107 | 580 * 245 * 515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580 * 300 * 515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580 * 340 * 515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580 * 280 * 400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580 * 280 * 455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580 * 280 * 505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505 * 165 * 390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525 * 160 * 425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695 * 160 * 425 | 0.0473 | 1 | 4.05 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
ضمان الجودة
1. معيار شهادة CCC الوطنية.
2. سماكة اللوح تتوافق مع المعيار الوطني بدون أخطاء.
3. جميع المواد عالية الجودة العلامة التجارية الجديدة.
4. يصل مستوى الحماية إلى IP40.
