تفاصيل المنتج:
|
| اسم المنتج: | لوحة توزيع كهربائية مثبتة على السطح | اللون: | أبيض |
|---|---|---|---|
| مادة الصندوق: | 1.0mm مسحوق الفولاذ المطلي | البعد النهائي: | 6 × 10 ملم / 6.4 × 12 ملم |
| طريقة البعد: | 18 ملم | نوع التركيب: | المركبة السطح |
| غطاء مادة الإطار: | عضلات المعدة | مواد الباب: | ABS / الكمبيوتر |
| تسليط الضوء: | صندوق قواطع دوائر صناعية صغيرة,صندوق قواطع دوائر صغير 40 طريقة,لوحة توزيع صغيرة 40 طريقة |
||

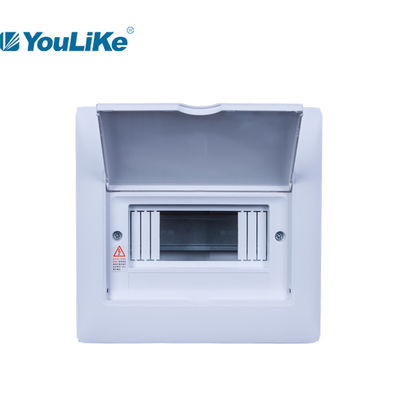

قواطع دوائر بلاستيكية صغيرة حماية مستوى 40 صندوق توزيع لوحة التوزيع الصناعي
ميزة المنتج
1. مادة الصندوق: مسحوق الصلب المطلي
2. مادة إطار الغطاء: ABS
3. مادة الباب: ABS + PC (باب شفاف وباب أبيض)
4. جميع الأجزاء البلاستيكية: بدون مثبطات اللهب المحددة
5. يمكن تخصيص Pastic لمثبط اللهب (الدرجة V1 ~ V0 تعتمد على المواد المختارة).
تطبيق
تستخدم سلسلة BE لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.
1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. صفيحة زنبركية معدنية لتوفير عمر خدمة إضافي للمفصلات البلاستيكية.
السلامة سالتأهل عناصر
1. شريط النحاس: التوصيل السلس وآمنة وموثوق بها.
2. الأسلاك: مواصفات الأسلاك ، معيار السلامة.
3. التأريض: الفولاذ المقاوم للصدأ وآمنة وموثوق بها.
4. المواد الخام: البلاستيك العلامة التجارية الجديدة ، دائم وجميلة.
5. باب متحرك: لا يسقط ، آمن وجميل
.
مواصفات سلسلة BE ، السطح
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| 104 | 4 طريقة | 168 × 164 × 16.5 (22.0) | 168 × 164 × 80 × 1.0 | 6 * 10 | 4 | 5 | 2 |
| أفضل الممارسات البيئية- M 107 | 7way | 222 × 214 × 18.5 (24.0) | 221 × 213 × 80 × 1.0 | 6 * 10 | 7 | 6 | |
| أفضل الممارسات البيئية- M 110 | 10 طريق | 276 × 214 × 18.5 (24.0) | 275 × 213 × 80 × 1.0 | 6 * 10 | 8 | 7 | 7 |
| BEP-M 112 | 12 طريق | 312 × 214 × 18.5 (24.0) | 311 × 213 × 80 × 1.0 | 6 * 10 | 8 | 9 | 8 |
| 114 | 14 الطريق | 348 × 214 × 18.5 (24.0) | 347 × 213 × 80 × 1.0 | 6 * 10 | 11 | 10 | 9 |
| أفضل الممارسات البيئية- M 116 | 16 طريق | 384 × 214 × 18.5 (24.0) | 383 × 213 × 80 × 1.0 | 6 * 10 | 11 | 10 | 9 |
| أفضل الممارسات البيئية- M 118 | 18 طريق | 420 × 214 × 18.5 (24.0) | 419 × 213 × 80 × 1.0 | 6 * 10 | 13 | 12 | 10 |
| BEP-M 120 | 20 طريق | 456 × 214 × 18.5 (24.0) | 455 × 213 × 80 × 1.0 | 6 * 10 | 13 | 12 | 12 |
| BEP-M 228 | 28 طريق | 351 × 381 × 19 (26.5) | 350 × 380 × 95 × 1.2 | 6.4 * 12 | 16 | 15 | 9 |
| BEP-M 240 | 40 طريق | 459 × 381 × 19 (26.5) | 458 × 380 × 95 × 1.2 | 6.4 * 12 | 18 | 17 | 12 |
مظاهرة تفاصيل المنتج
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| 104 | 525 * 215 * 355 | 0.0401 | 10 | 9.58 | |
| أفضل الممارسات البيئية- M 107 | 525 * 290 * 455 | 0.0693 | 10 | 14.66 | |
| أفضل الممارسات البيئية- M 110 | 525 * 345 * 455 | 0.0825 | 10 | 17.10 | |
| BEP-M 112 | 525 * 235 * 405 | 0.0450 | 5 | 9.25 | |
| 114 | 525 * 235 * 440 | 0.0543 | 5 | 10.20 | |
| أفضل الممارسات البيئية- M 116 | 525 * 235 * 495 | 0.0611 | 5 | 11.65 | |
| أفضل الممارسات البيئية- M 118 | 545 * 240 * 280 | 0.0367 | 2 | 6.70 | |
| BEP-M 120 | 460 * 135 * 385 | 0.0239 | 1 | 3.60 | |
| BEP-M 228 | 455 * 160 * 425 | 0.0310 | 1 | 4.05 | |
| BEP-M 240 | 510 * 160 * 460 | 0.0376 | 1 | 4.75 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
انتباه P.المراهم
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
