تفاصيل المنتج:
|
| اسم المنتج: | صندوق توزيع MCB بجبل دافق | نوع التركيب: | تدفق جبل |
|---|---|---|---|
| اللون: | ذهبي / أبيض | مادة الصندوق: | 1.0mm مسحوق الفولاذ المطلي |
| غطاء مادة الإطار: | الفخذين | مواد الباب: | الفخذين |
| الفولطية: | 400 فولت +/- 20٪ | التصنيف الحالي: | 55A / 63A |
| تسليط الضوء: | 2 صف لوحة mcb,لوحة لوحة mcb المحلية,لوحة التوزيع الصناعي MCB |
||

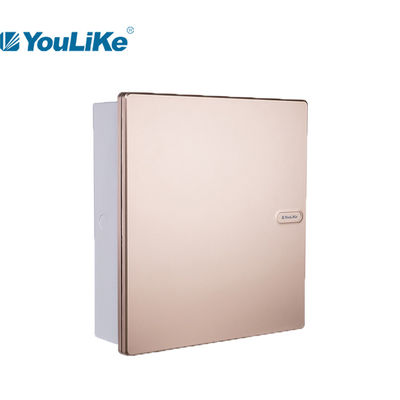

2 صف حماية مستوى فلوش جبل اللون الذهبي المحلي وحدة توزيع صندوق توزيع MCB وحدة المستهلك
خصائص المنتج
1. يكون الصندوق متاحًا للصلب المطلي بمسحوق ، بسماكة 1.0 مم.
2. يكون إطار الغطاء متاحًا لمواد HIPS.
3. باب متاح للوركين ، كلا من الباب الأبيض والباب الذهبي.
4. جميع الأجزاء البلاستيكية بدون مثبطات اللهب المحددة ومؤهلة لاجتياز اختبار السلك المتوهج عند 650 درجة مئوية.
5. يمكن تخصيص Pastic لمثبط اللهب (الدرجة V1 ~ V0 تعتمد على المواد المختارة).
6. نقاوة عالية خط تدفق صفر تصريف.
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
نتيجة اختبار الأجزاء البلاستيكية
1. اختبار الأسلاك المتوهجة عند 650 درجة مئوية.
2. اختبار مضاد للأشعة فوق البنفسجية (للكشف عن أداء البلاستيك المقاوم للشيخوخة) ≥ 250 ساعة.
3. اختبار مصباح قوس زينون ≥250 ساعة.
4. اختبار تشغيل المفصلة ≥ 10000 مرة بدون انقطاع.
مواصفات سلسلة M7 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| M7-A 112 | 12 طريق | 316 * 240 * 22.5 | 292 * 210 * 90 * 1.0 | 6 * 10 | 8 | 7 | 6 |
| M7-A 115 | 15 طريق | 370 * 260 * 22.5 | 346 * 220 * 90 * 1.0 | 6 * 10 | 8 | 9 | 7 |
| M7-A 118 | 18 طريق | 424 * 260 * 22.5 | 400 * 220 * 90 * 1.0 | 6 * 10 | 11 | 10 | 9 |
| M5-A 121 | 21 طريق | 478 * 260 * 22.5 | 454 * 220 * 90 * 1.0 | 6 * 10 | 11 | 10 | 10 |
| M7-A 232 | 32 الطريق | 376 * 405 * 23.5 | 354 * 380 * 90 * 1.0 | 6.4 * 12 | 16 | 15 | 7 |
| M7-A 242 | 42 طريق | 466 * 405 * 23.5 | 444 * 380 * 90 * 1.0 | 6.4 * 12 | 18 | 17 | 10 |

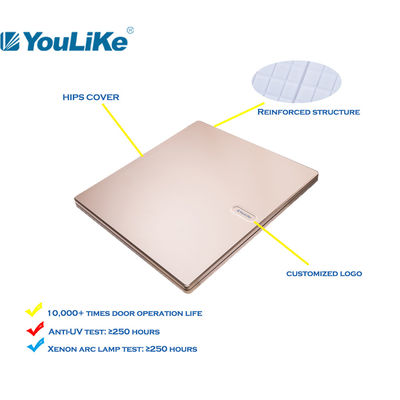

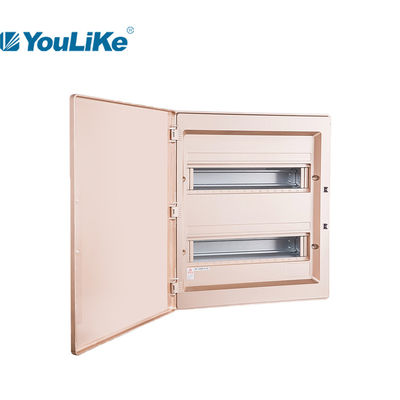

مظاهرة تفاصيل المنتج
تستخدم سلسلة M7 لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة.
# 1.سكة حديدية من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
# 2.المحطات النحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
# 3.مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
# 4.تصميم هيكل معزز للسماح بقوة شد أعلى للغطاء البلاستيكي.
# 5.يتوفر اللون الذهبي واللون الأبيض (اللون الذهبي بتكلفة أعلى).
# 6.حواف تقوية مزدوجة الانحناء لفتحات الصندوق اليمنى واليسرى.
# 7.تصميم رسومي متكامل ، مظهر نظيف وجوي.
تطبيق
تستخدم بشكل رئيسي للتحكم في الإضاءة الداخلية للمباني السكنية والتجارية.
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| M7-A 112 | 640 * 345 * 525 | 0.1160 | 10 | 17.10 | |
| M7-A 115 | 640 * 285 * 410 | 0.0748 | 5 | 9.25 | |
| M7-A 118 | 640 * 285 * 465 | 0.0849 | 5 | 10.20 | |
| M7-A 121 | 640 * 285 * 515 | 0.0940 | 5 | 11.65 | |
| M7-A 232 | 460 * 150 * 440 | 0.0304 | 1 | 4.05 | |
| M7-A 242 | 525 * 150 * 470 | 0.0371 | 1 | 4.75 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
