تفاصيل المنتج:
|
| اسم المنتج: | صندوق توزيع MCB بجبل دافق | مادة: | صفائح الفولاذ المدرفلة على البارد |
|---|---|---|---|
| اللون: | ذهبي / أبيض | غطاء مادة الإطار: | الفخذين |
| البعد النهائي: | 6.4 × 12 ملم / 8 × 12 ملم | حجم الطريقة: | 18 ملم |
| النحاس الطرفي: | 57.5٪ | مستوى الحماية: | IP40 |
| تسليط الضوء: | لوحات التوزيع الكهربائية IP40,لوحة اللوحة الرئيسية IP40 |
||
وحدات المستهلك المنزلي الداخلي صندوق توزيع الطاقة بمرحلة واحدة 18 صندوق MCB
مواصفات المنتج
1. يكون الصندوق من الصلب المطلي بمسحوق ، 1.0 مم لصف واحد ، 1.2 مم لصفين.
2. غطاء الإطار يكون 1.2 مم من مادة الصلب المطلي بمسحوق.
3. أن يكون الباب 1.2 مم من الفولاذ المطلي بمسحوق.
4. جميع الأجزاء البلاستيكية بدون مثبطات اللهب المحددة ومؤهلة لاجتياز اختبار السلك المتوهج عند 650 درجة مئوية.
5. يمكن تخصيص Pastic لمثبط اللهب (الدرجة V1 ~ V0 تعتمد على المواد المختارة).
6. يصل مستوى الحماية إلى IP40.
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
ملف الشركة
1. تأسست في عام 2005 ، وهي متخصصة في الإنتاج والبحث والتطوير والمبيعات لصندوق التوزيع الداخلي وصندوق الوسائط المتعددة وخزانة الطاقة.
2. يأخذ تصميم المنتج السلامة كمفهوم أساسي ، وقد حصل على 33 براءة اختراع تصميم ، 20 براءة اختراع لنماذج المنفعة و 2 براءات اختراع.
3. خدم 1350 شركة عقارية رائدة و 1600 منشئ لوحة.
4. في عام 2015 ، سوف تتجاوز إيرادات المبيعات 100 مليون ، وسيصل حجم مبيعات الصندوق السنوية إلى 3 ملايين قطعة.
5. بعد 16 عامًا من التطوير ودعم العملاء ، اكتسبت أيضًا سمعة معينة.
مواصفات سلسلة M7 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| M7-A 112 | 12 طريق | 316 * 240 * 22.5 | 292 * 210 * 90 * 1.0 | 6 * 10 | 8 | 7 | 6 |
| M7-A 115 | 15 طريق | 370 * 260 * 22.5 | 346 * 220 * 90 * 1.0 | 6 * 10 | 8 | 9 | 7 |
| M7-A 118 | 18 طريق | 424 * 260 * 22.5 | 400 * 220 * 90 * 1.0 | 6 * 10 | 11 | 10 | 9 |
| M5-A 121 | 21 طريق | 478 * 260 * 22.5 | 454 * 220 * 90 * 1.0 | 6 * 10 | 11 | 10 | 10 |
| M7-A 232 | 32 الطريق | 376 * 405 * 23.5 | 354 * 380 * 90 * 1.0 | 6.4 * 12 | 16 | 15 | 7 |
| M7-A 242 | 42 طريق | 466 * 405 * 23.5 | 444 * 380 * 90 * 1.0 | 6.4 * 12 | 18 | 17 | 10 |

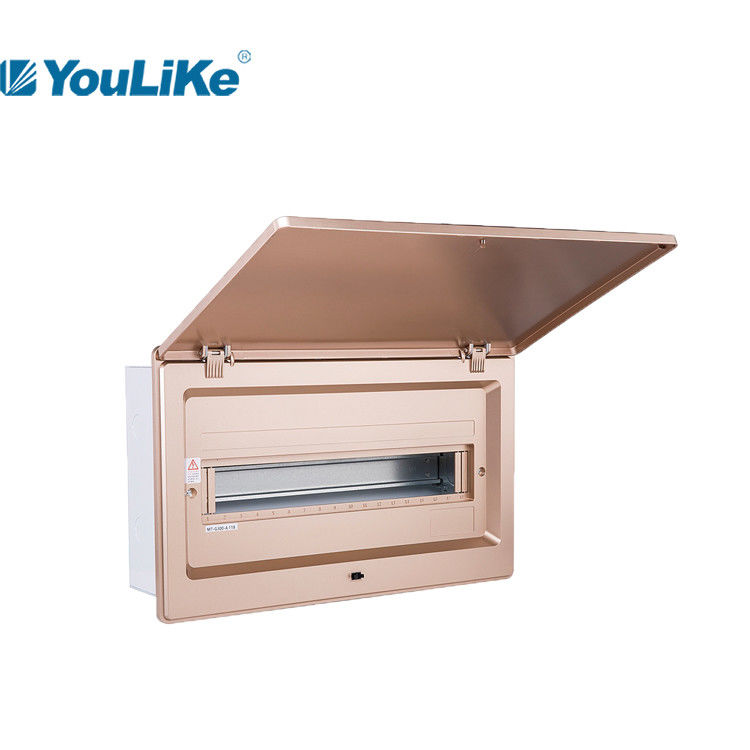

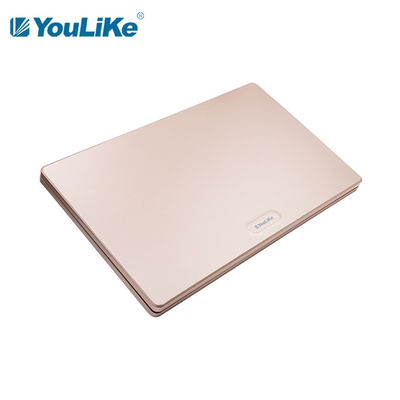

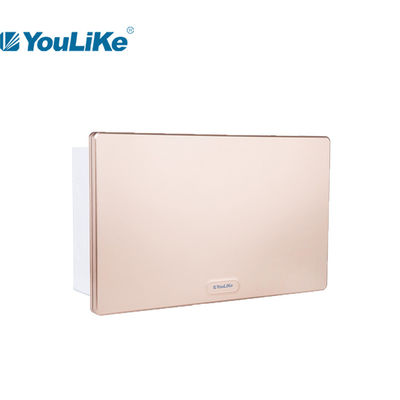

مظاهرة تفاصيل المنتج
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| M7-A 112 | 640 * 345 * 525 | 0.1160 | 10 | 17.10 | |
| M7-A 115 | 640 * 285 * 410 | 0.0748 | 5 | 9.25 | |
| M7-A 118 | 640 * 285 * 465 | 0.0849 | 5 | 10.20 | |
| M7-A 121 | 640 * 285 * 515 | 0.0940 | 5 | 11.65 | |
| M7-A 232 | 460 * 150 * 440 | 0.0304 | 1 | 4.05 | |
| M7-A 242 | 525 * 150 * 470 | 0.0371 | 1 | 4.75 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
تطبيق
تستخدم سلسلة M7 لتوزيع الطاقة الداخلية بشكل أساسي للمباني السكنية والتجارية للتحكم في الإضاءة.

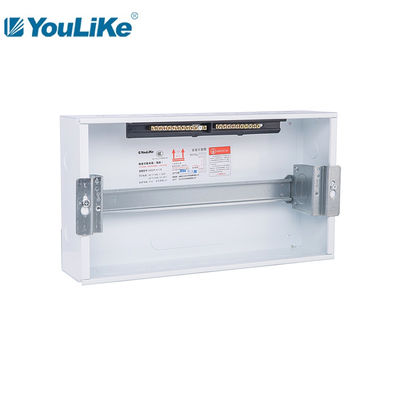

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 57.5٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. يتوفر كل من اللون الذهبي واللون الأبيض (اللون الذهبي بتكلفة أعلى).
6. حواف تقوية مزدوجة الانحناء لفتحات الصندوق اليمنى واليسرى.
7. تصميم جرافيك متكامل ، مظهر نظيف وجوي.
