تفاصيل المنتج:
|
| اسم المنتج: | مربع توزيع 4way MCB | موافقة: | سي سي سي ، سي |
|---|---|---|---|
| نوع التركيب: | المركبة السطح | نوع النافذة: | شفاف |
| محطات النحاس: | مادة آمنة وجديدة | مادة: | ABS + بيسي |
| مستوى الحماية: | IP40 | القاطع تقييمه: | 690 فولت |
| تسليط الضوء: | 4 طريقة أحادية الطور mcb box,IP40 أحادية الطور mcb box,IP40 MCB Box 4 Way |
||

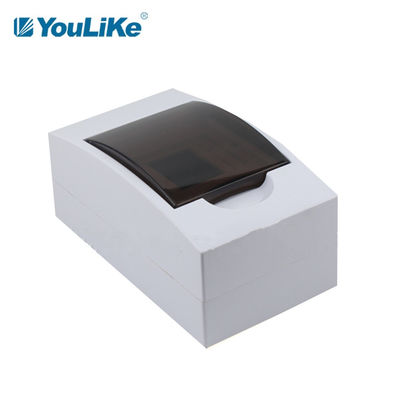

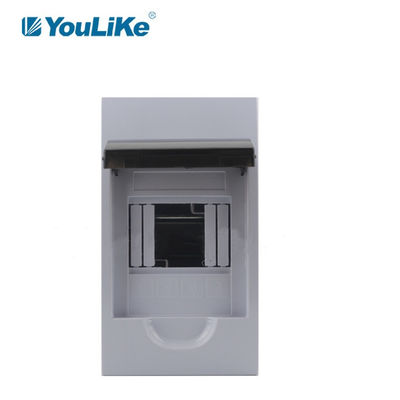

IP40 وحدات المستهلك أحادية الطور Mcb Box Distribution 4 Way Mcb Distribution Box
تعليمات
1. التثبيت الداخلي: يوجد رئيس داخل الصندوق لتركيب لوحة الدوائر أو مكونات المسار.

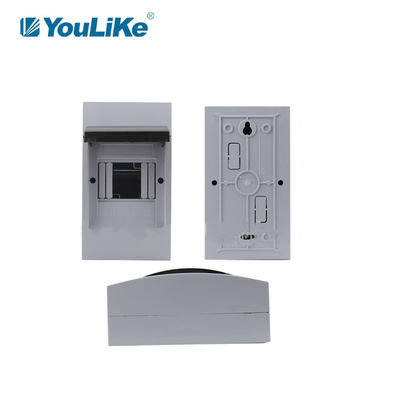

2. التثبيت الخارجي: يمكن تثبيته مباشرة على الحائط من خلال فتحة التثبيت في أسفل الصندوق.
3. فتحات المدخل والمخرج: الصندوق المقاوم للماء مثقوب بشكل إضافي وفقًا لاحتياجاته الخاصة ، ويمكن تجهيزه بوصلات كابل مقاومة للماء لتحقيق تأثير مضاد للماء.
مواصفات المنتج
1. اللوحة هي مادة ABS للهندسة ، قوة عالية ، لا تغير لونها أبدًا ، المادة الشفافة هي الكمبيوتر.
2. دفع الغطاء - نوع الفتح والإغلاق
3. غطاء الوجه لصندوق التوزيع يعتمد أسلوب الفتح والإغلاق من نوع الدفع ، ويمكن فتح قناع الوجه بالضغط برفق ، ويتم توفير هيكل المفصلة ذاتية القفل عند الفتح.
4. تصميم الأسلاك لصندوق توزيع الطاقة.
5. يمكن رفع لوحة دعم سكة التوجيه إلى أعلى نقطة متحركة ، ولم تعد محدودة بالمساحة الضيقة عند تثبيت السلك.للتثبيت بسهولة ، تم إعداد مفتاح صندوق التوزيع مع أخاديد الأسلاك وفتحات أنابيب الأسلاك ، والتي يسهل استخدامها لمجموعة متنوعة من الأخاديد السلكية وأنابيب الأسلاك.
تطبيق
تستخدم سلسلة TSM لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.
مواصفات سلسلة TSM ، السطح / التدفق
| عدد | نموذج | طريق | حجم الصندوق (السطح) | حجم الصندوق (تدفق) | كرتون |
| L * H * T (مم) | L * H * T (مم) | جهاز كمبيوتر شخصى | |||
|
# 1 |
TSM2-3 | 2-3way | 95 * 150 * 60 | 95 * 150 * 60 | 50 |
|
# 2 |
TSM4 | 4 طريقة | 112 * 200 * 95 | 136 * 221 * 90 | 30 |
|
# 3 |
TSM6 | 6way | 148 * 200 * 95 | 172 * 221 * 90 | 30 |
|
# 4 |
TSM8 | 8way | 184 * 200 * 95 | 208 * 221 * 90 | 30/20 |
| # 5 | TSM10 | 10 طريق | 222 * 200 * 95 | 246 * 221 * 90 | 20 |
| # 6 | TSM12 | 12 طريق | 256 * 200 * 95 | 278 * 221 * 90 | 20 |
| # 7 | TSM15 | 15 طريق | 310 * 200 * 95 | 334 * 221 * 90 | 15 |
| # 8 | TSM18 | 18 طريق | 360 * 200 * 100 | 398 * 251 * 100 | 15/10 |
| # 9 | TSM24 | 24 طريق | 270 * 328 * 100 | 300 * 350 * 100 | 10 |
| # 10 | TSM36 | 36 الطريق | 270 * 460 * 100 | 300 * 482 * 100 | 5 |
| رقم 11 | TSM45 | 45 طريق | 325 * 470 * 100 | 365 * 505 * 110 | 5 |
مظاهرة المستودع
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| TSM2-3way | 100 * 155 * 65 | 0.0100 | 50 | ||
| TSM4way | 115 * 205 * 100 | 0.0023 | 30 | ||
| TSM6way | 150 * 205 * 100 | 0.0030 | 30 | ||
| TSM8way | 190 * 205 * 100 | 0.0038 | 30/20 | ||
| TSM10way | 227 * 205 * 100 | 0.0046 | 20 | ||
| TSM12way | 260 * 205 * 100 | 0.0053 | 20 | ||
| TSM15way | 315 * 205 * 100 | 0.0065 | 15 | ||
| TSM18way | 365 * 205 * 105 | 0.0078 | 15/10 | ||
| TSM24way | 275 * 333 * 105 | 0.0096 | 10 | ||
| TSM36way | 275 * 465 * 105 | 0.0134 | 5 | ||
| TSM45way | 330 * 475 * 105 | 0.0164 | 5 | ||
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
ضمان الجودة
1. ضمان الجودة الرسمي ، ضمان لمدة عامين.
2. سماكة اللوح تتوافق مع المعيار الوطني بدون أخطاء.
3. جميع المواد المستخدمة في المنتج هي مواد جديدة وعالية الجودة ، ولا توجد نفايات مواد معاد تدويرها.
4. المنتج لديه رقم شهادة المنتج الإلزامي الصيني ويلبي معيار شهادة CCC الوطني.
