تفاصيل المنتج:
|
| اسم المنتج: | صندوق التوزيع الكهربائي | غطاء مادة الإطار: | الكمبيوتر |
|---|---|---|---|
| المعالجة السطحية: | رش مسحوق الطلاء | اللون: | أبيض |
| طريقة البعد: | 18 ملم | درجة مفتوحة: | 180 درجة من اليمين إلى اليسار |
| نوع التثبيت: | الحائط (شنت دافق) | موك: | 100 قطعة |
| تسليط الضوء: | 3 صف 3 مراحل mcb مربع,45 طريقة 3 مراحل توزيع مربع,45 طريقة ثلاث مراحل لوحة التوزيع |
||

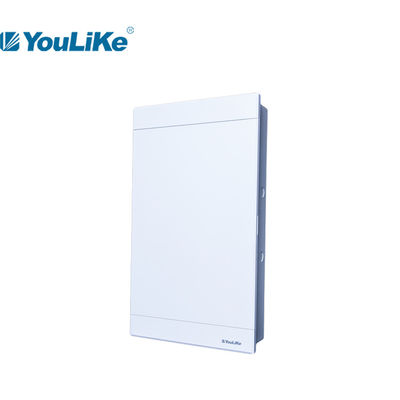

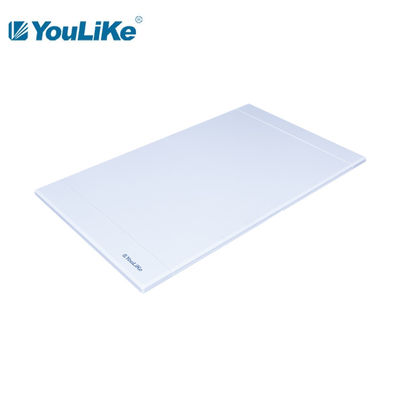

45 طريقة 3 صفوف معدنية 3 مراحل بيضاء صندوق توزيع الطاقة لوحة توزيع لوحة صندوق توزيع
تطبيق
تستخدم سلسلة M5 لتوزيع الطاقة الداخلية بشكل أساسي للتحكم في الإضاءة للمباني السكنية والتجارية.

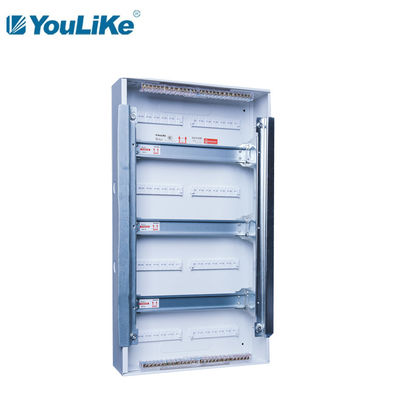

1. سكة حديدية تكون من الصلب المجلفن ، مع وظيفة ضبط أفقي ورأسي.
2. محطات نحاسية (1 قطعة تأريض و 1 قطعة محايدة) بتكوين 6٪.
3. مسامير التأريض غير القابل للصدأ مع ملصق تحذير.
4. تصميم هيكل مقوى للسماح بقوة شد أعلى للغطاء البلاستيكي.
5. تم تجهيز مشابك الأسلاك البلاستيكية أسفل سكة الدين.
عناصر تأهيل السلامة
1. شريط النحاس: التوصيل السلس وآمنة وموثوق بها
2. الأسلاك: مواصفات الأسلاك ، معيار السلامة
3. التأريض: فولاذ مقاوم للصدأ ، آمن وموثوق
4. المواد الخام: البلاستيك العلامة التجارية الجديدة ، دائم وجميلة
نقاط الاهتمام
1. عندما يتم دمج الصندوق السفلي بالخرسانة وصبها في الموقع ، فإن الصندوق السفلي يحتاج إلى الدعم لأعلى ولأسفل ولليسار ولليمين لمنع الصندوق السفلي من التشوه.
2. أثناء تركيب الجدار العلوي للصندوق السفلي ، يُمنع سد الفتحة الملولبة على اللوحة اليمنى بمدافع الهاون الأسمنتية.
3. أقصى عزم دوران لبرغي التأريض في الصندوق السفلي هو 20n.م.
4. يوصى بتثبيت لوحة الدعم بعد لصق الجدار.
مواصفات سلسلة M5 ، فلوش
| نموذج | طريق | حجم الغطاء | حجم مربع |
محطات |
بالضربة القاضية | ||
| L * H * T (مم) | L * W * D * T (مم) | الحجم (مم) | PE | ن | جانب واحد الكمية | ||
| M5-A 107 | 7way | 224 * 240 * 15.5 (27.5) | 202 * 210 * 90 * 1.0 | 6.4 * 12 | 5 | 6 | 6 |
| M5-A 110 | 10 طريق | 278 * 240 * 15.5 (27.5) | 256 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 7 |
| M5-A 112 | 12 طريق | 316 * 240 * 15.5 (27.5) | 292 * 210 * 90 * 1.0 | 6.4 * 12 | 7 | 8 | 8 |
| M5-A 115 | 15 طريق | 370 * 260 * 15.5 (27.5) | 346 * 210 * 90 * 1.0 | 6.4 * 12 | 9 | 10 | 9 |
| M5-A 118 | 18 طريق | 424 * 260 * 15.5 (27.5) | 400 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 10 |
| M5-A 121 | 21 طريق | 478 * 260 * 15.5 (27.5) | 454 * 210 * 90 * 1.0 | 6.4 * 12 | 12 | 13 | 12 |
| M5-A 224 | 24 طريق | 335 * 460 * 19 (31) | 305 * 420 * 100 * 1.2 | 8 * 12 | 12 | 13 | 9 |
| M5-A 230 | 30 طريق | 375 * 480 * 18 (30) | 345 * 450 * 100 * 1.2 | 8 * 12 | 2 * 9 | 2 * 10 | 10 |
| M5-A 345 | 45 طريق | 375 * 650 * 18 (30) | 345 * 620 * 100 * 1.2 | 8 * 12 | 2 * 12 | 2 * 13 | 10 |

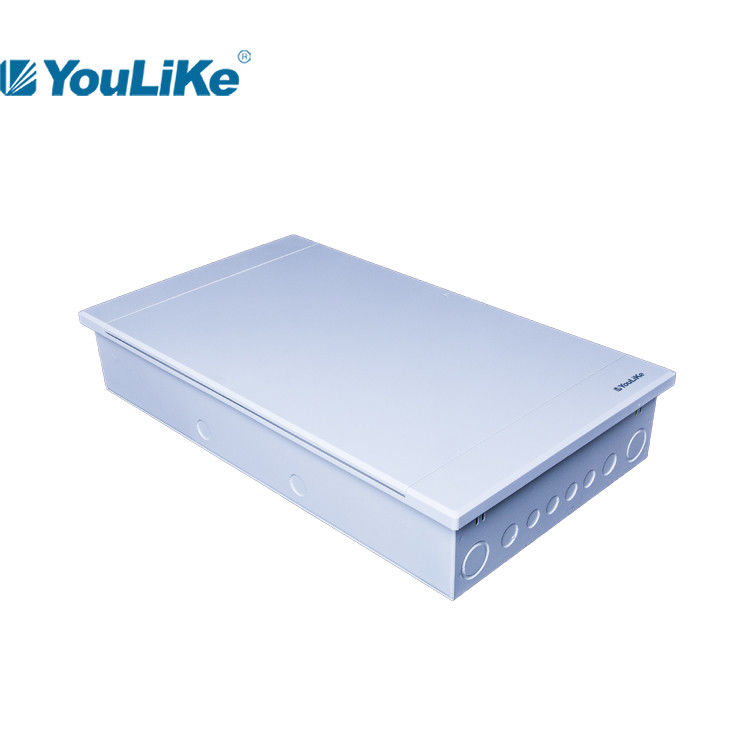

مظاهرة تفاصيل المنتج
التعبئة
| نموذج | حجم الورق المقوى | حجم / ctn | أجهزة الكمبيوتر / الشركة التونسية للملاحة | الوزن المحسوب (kgs / ctn) | |
| مم | م³ | الوزن الصافي | الوزن الإجمالي | ||
| M5-A 107 | 580 * 245 * 515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580 * 300 * 515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580 * 340 * 515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580 * 280 * 400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580 * 280 * 455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580 * 280 * 505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505 * 165 * 390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525 * 160 * 425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695 * 160 * 425 | 0.0473 | 1 | 4.05 | |
التعبئة الكرتون المحايدة الكرتون نمط لدينا
ملاحظات: # 1.يتوفر كل من صندوق الألوان المخصص أو الصندوق المحايد.
# 2.في حالة طلب صندوق ألوان مخصص ، هناك MOQ≥ 1000pcs / كل حجم.
# 3.طباعة الشعار المخصص على المنتج متاحة بدون رسوم إضافية.
